MCU上电启动流程

BROM(一级引导加载程序)

基本概念

MCU的BROM（Boot ROM，启动只读存储器）代码，是指芯片制造过程中被烧录的，固化在MCU芯片内部的ROM中(独立于Flash)的一段代码，无法被用户更改。

MCU最先运行的就是这段代码,它负责设备上电后最底层的初始化工作，判断启动模式、并加载后续的引导程序Bootloader

BROM作用

1. 外设初始配置：BROM通常会做一些最基本的硬件初始化，比如时钟设置、存储器控制器配置等。

2. 启动引导（Boot strapping）：MCU上电或复位时，BROM会被第一个执行，判断用来决定MCU的启动方式（比如从外部Flash、内部ROM、或者通过串口、USB等下载程序）。

判断条件：通常是检测Strapping pin管脚，决定启动模式

Strapping pin：用于在上电或复位时配置芯片启动行为或工作模式的引脚

例如：

ESP32的Strapping pin引脚是GPIO0、GPIO2

STM32的相关引脚就是BOOT0、BOOT1

通过检测这两个引脚的电平，来判断如何启动

3. 安全机制：BROM可以集成安全启动（Secure Boot）、加密认证等逻辑，确保只有经过认证的固件(bootloader等)能够运行。

BROM典型执行流程

ESP32

  1. 上电或复位，MCU执行BROM代码

    • 芯片上电或复位后，MCU自动跳转(程序计数器PC指向)到BROM（Boot ROM）起始地址，执行固化在ROM中的引导代码。

  2. 最小硬件初始化

    • 配置最基本的时钟源和供电电路，初始化必要的内置外设（如UART）。
    • 保证能读取启动配置(Strapping)并支持后续数据通信。

  3. 读取Strapping引脚状态（启动配置）

    • 检查关键Strapping引脚（如GPIO0、GPIO2等）状态，判断当前芯片应进入哪种启动模式。

    • 常见启动模式有：

      • SPI Flash启动（正常工作模式）
      • UART下载（烧录）模式（通常GPIO0拉低）
      • 其他特殊模式（如SD卡启动，具体依芯片型号而定）

  4. 启动模式分支执行

    • 选择为SPI Flash启动（正常启动）：

      • 根据Flash引脚配置，初始化SPI接口。
      • 从SPI Flash的固定地址读取Bootloader头部信息，校验格式与有效性。
      • 若启用安全启动，则校验Bootloader签名（可选）。
      • 校验通过后，将Bootloader从SPI Flash加载到RAM，并跳转到Bootloader入口地址。
      • Bootloader继续运行，进一步初始化、读取分区表，找到并校验用户App（主程序）的位置，最后跳转到用户App入口地址，开始用户应用的执行。

    • 选择为UART下载模式：

      • 初始化UART，发送握手字符，如不断发送‘C’（XMODEM协议的握手信号。

      BROM使用串口文件传输协议 (如UART的XMODEM1K、XMODEM协议 )，用于和上位机（如电脑上的烧录工具）进行数据收发。

      • 等待PC端工具（如esptool.py）连接，与其交互，使用XMODEM1K协议完成烧录(App、Bootloader、分区表等)等命令。
      • 按照协议完成Flash操作，烧录结束后可复位重启进入正常启动。

    • 其他模式：

      • 若支持SD卡、HSPI等启动方式，按需求初始化相关硬件并加载固件。

  5. 异常与回退处理（如有）

    • 如果Flash启动失败、固件校验出错，或用户请求安全擦除等，BROM可回退至UART下载模式，允许用户重新烧录修复。

STM32

  1. 上电或复位，MCU执行BROM代码

    • MCU上电或复位后，MCU自动跳转到BROM（System Memory）起始地址，执行固化在ROM中的引导代码。

  2. 最小硬件初始化

    • 设置堆栈指针。
    • 初始化系统时钟为内部默认振荡器（如HSI）。
    • 关闭大部分外设，仅为后续判断和通信保留必要硬件支持。

  3. 读取启动配置（BOOT引脚）

    • 读取BOOT0和BOOT1引脚状态。
    • 根据引脚状态决定启动模式：
      • 主Flash启动（通常进入用户应用或用户Bootloader）
      • System Memory 启动（进入BROM内置系统Bootloader，支持烧录）
      • SRAM启动（调试/测试模式，部分型号支持）

  4. 启动模式分支执行

    • 主Flash启动（正常启动）：

      • 跳转到主Flash首地址（通常是0x08000000），执行用户自定义Bootloader（如果Bootloader被省略，直接执行用户App）。
      • 若存在Bootloader，Bootloader负责进一步初始化和启动用户App（主程序）。

    • System Memory 启动（系统Bootloader/烧录模式）：

      • 初始化串口/I2C/USB等通信外设（具体支持接口依型号而异）。
      • 等待上位机（如STM32CubeProgrammer、Flash Loader Demo等）发送烧录/下载命令。
      • 根据接收到的命令，实现固件烧录、擦除、校验等。

    • SRAM启动：

      （部分型号支持）：

      • 跳转到SRAM首地址，通常用于调试或特殊应用。

  5. 错误/异常处理

    • 若启动模式配置错误、Flash无效或校验失败，部分型号会停留在BROM，等待外部干预。

BootLoader(二级引导加载程序)

基本概念

Bootloader（引导加载程序）是指在MCU启动过程中，在BROM之后、用户应用（App）之前执行的一段程序，它通常存储在MCU的Flash中，由开发者或芯片厂家提供，可升级。

当一级引导程序(BROM)校验并加载完二级引导程序后，它会从二进制镜像的头部找到二级引导程序(bootloader)的入口点，并跳转过去运行。

Bootloader是MCU系统启动的中间桥梁，连接BROM与用户App，承担安全、升级、初始化等关键任务。

BootLoader作用

  1. 系统初始化

    • 完成比BROM更复杂的硬件初始化（如外设、分区表、时钟、存储等），为后续应用运行做准备。

  2. 固件升级/下载

    • 支持通过UART、USB、CAN、网口、OTA、SD卡等多种方式下载/升级主固件，实现远程或本地维护。

  3. 固件校验与安全启动

    • 校验主固件完整性（如CRC、Hash、签名等），防止固件损坏或恶意替换，支持加密和安全启动。

  4. 多分区/多固件管理

    • 通过分区表管理多套固件，实现A/B升级、回滚、出厂恢复等功能。

  5. 异常处理与恢复

    • 检测主固件异常（如校验失败、启动失败等），可自动回滚、恢复或进入维护模式。

  6. 引导用户应用

    • 校验通过后，将控制权跳转（设置PC）到主应用（App）入口地址，正式启动用户业务。

BootLoader典型流程

1. Bootloader自身启动（由BROM/硬件跳转）

  • 主要内容：

    • 上电或复位后，BROM执行完毕后，跳转到Bootloader执行，接管系统控制权。
    • Bootloader通常位于Flash的固定地址（如ESP32的0x1000，STM32的0x08000000）。

2. 初始化时钟、存储、外设等

  • 主要内容：

    • 配置系统时钟到正常运行频率（如PLL倍频，切换到外部晶振）。
    • 初始化存储器（如外部SPI Flash、片上Flash、SRAM等）。
    • 配置必要的外设（如UART、CAN、USB、WiFi、以太网等），为后续升级、通信等做准备。
    • 初始化看门狗、GPIO、调试接口等系统资源。

3. 读取并解析分区表或固件头

  • 主要内容：

    • 从Flash的指定位置读取分区表或固件头部信息。
    • 解析出每个分区（如App、OTA、参数区、数据区、NVS等）的起始地址、大小和用途，这样BootLoader才能正确找到并加载要启动的用户App。
    • 检查分区表或固件头的有效性（如magic number、校验和等）。
    • 支持多固件、多数据分区，为OTA升级和数据管理打基础。

4. 判断是否进入固件升级/下载模式（如按键、命令、定时、固件异常等）

  • 主要内容：

    • 检查是否有升级请求（如检测升级按键、串口命令、网络指令、定时器触发、上次异常标志等）。
    • 判断是否进入固件下载、烧录或维护模式。
    • 支持多种升级方式（如本地串口、USB、SD卡、远程OTA等）。
    • 若进入升级模式，初始化对应通信外设，准备接收新固件。

5. 如果需要升级，等待或接收外部新固件，烧录到指定分区，并校验完整性。校验完成后进行复位重启

  • 主要内容：

    • 通过通信接口接收新固件（如串口、WiFi、以太网、USB等）。

    • 按分区表将固件数据写入指定分区（如app1、upgrade等区域）。

    • 对接收到的固件数据进行校验（如长度、CRC、签名等）。

    • 烧录完成后再次校验固件完整性，确保升级过程正确无误。

    • 切换分区标志/准备启动新固件，复位重启

6. 选择合适的主固件（App）分区，校验签名/Hash等

  • 主要内容：

    • 根据分区表和系统当前状态（如成功升级、上次启动成功分区、回滚标志等）选择要启动的主固件分区。
    • 读取目标固件头部信息，校验固件签名、Hash、CRC等，确保固件安全和完整。
    • 支持多分区（如A/B分区结构）、升级回滚等机制，提升系统可靠性。

7. 校验通过后，跳转到主固件入口(用户App)

  • 主要内容：

    • 设置主固件的入口地址（如中断向量表、Reset_Handler等）。
    • 关闭或重置Bootloader期间用到的外设，释放系统资源。
    • 跳转到主固件入口，正式启动用户应用（App）。

  • 若失败，则根据策略回滚、恢复、报警或停留在Bootloader

    • 主要内容：
      • 如果固件校验失败或主固件启动异常，根据回滚策略自动切换到上一个可用固件（回滚）。
      • 若回滚也失败，则进入恢复模式、报警（如LED闪烁、蜂鸣器等），或停留在Bootloader等待用户操作。
      • 通过多样化的异常处理，防止异常固件导致系统“变砖”，提升产品的可维护性和安全性。

BROM和BootLoader区别

存放位置区别

BROM：存放在MCU内部的一块ROM区域

  • 这是芯片出厂时烧录固化，用户无法更改或擦写。

  • 它和MCU的内核、外设等一样，是芯片设计时就“刻”进硅片里的，通常在芯片内部的一个固定物理地址空间（如0x00000000或芯片手册指定的ROM区）。

Bootloader：一般存放在Flash当中

  • 具体的存放地址取决于芯片架构和启动配置：
    • 常见MCU（如STM32）：Bootloader通常放在用户Flash的起始地址（如0x08000000），也可以自定义位置，只要BROM跳转时能找到。
    • ESP32/W800等带外部Flash的芯片：Bootloader通常放在外部SPI Flash（如ESP32的0x1000，W800的0x2000）。
  • Bootloader是可以被擦写、升级、替换的，一般由开发者或厂家烧录进去。

以下是常见MCU的存储区域划分参考即可：

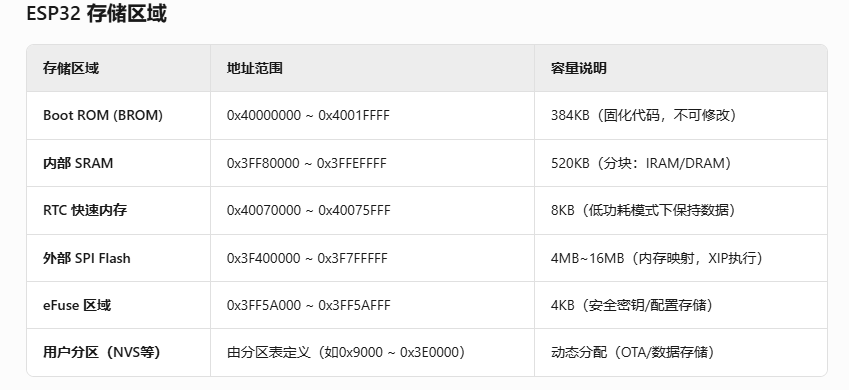

ESP32：

image-20250527143830914

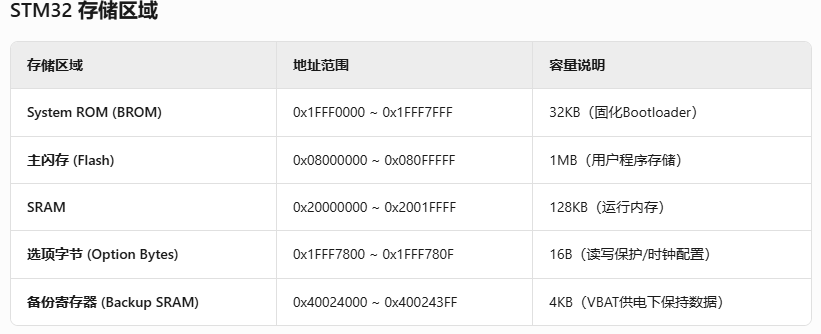

STM32:

image-20250527143929732

下载/烧录的区别

BROM的下载烧录：主要就是我们平时将代码写好后，使用烧录工具烧录芯片，就是BROM的下载模式，写入固件(分区表、Bootloader、App)到MCU的flash

表现为：

  • 你通常需要按下“BOOT”键或短接某些引脚（如ESP32的EN+IO0），
  • MCU进入“下载/烧录模式”，
  • 烧录工具就能识别并开始烧写——这整个过程都是由BROM实现的。

Bootloader的下载/升级：Bootloader的下载/升级功能主要用于产品应用阶段的FOTA/OTA(Firmware Over The Air)升级、本地U盘/SD卡升级等“固件维护”场景。

它是设备已经有Bootloader和App之后，系统自己实现的升级方案（比如远程下载新固件、热切换等），而不是空芯片下载烧录

小结：

  • 开发阶段用烧录工具刷写固件，就是用的BROM的下载/烧录功能
  • Bootloader的下载/升级一般是产品运行起来后，做OTA升级、本地维护时才用到。

分区表机制

基本概念

分区表就是把MCU上的Flash（闪存）分块管理的一种机制。可以把Flash（芯片里的存储空间）看作一大块硬盘。上面要存很多不同内容：程序代码、配置信息、升级数据、用户数据等。如果大家都“乱放”，就容易互相覆盖、数据混乱。

所以就有了分区表的概念，将每个内容的存储地址固定下来，可以看作存储空间的使用说明书

分区表中的每个条目都包括以下几个部分：

  • Name（名字）：比如app、nvs、bootloader等，代表分区用途。
  • Offset（起始地址）：从Flash哪个地址开始。
  • Size（大小）：这块分区有多大。
  • Flag：目前没用，通常填0。

所有这些信息都写在一张表里，叫“分区表”，芯片启动时会加载它。

W800 分区表的默认偏移地址(默认存放)为 0xE000，分区表的大小为 0x1000（一个sector，4k）。

这个默认偏移地址就是在Flash基地址下进行一个偏移的操作，如基地址为0x08000000，实际地址就是0x08000000+0xE000即0x0800E000

注意:

分区表的 Offset 和 size 需要 4K 对齐。请确保在配置分区表时，每个分区的 Offset 和 size 都是 4K 的整数倍。

存放分区表

  1. 固件烧录/生产阶段
  • 首次烧录时，和Bootloader、App等一起，通过烧录工具（如esptool.py、STM32CubeProgrammer、厂家自带烧录脚本等）将分区表写入Flash的指定位置(分区表规定的Flash的位置)。

这通常是出厂生产或初次开发板刷机时的标准步骤。

一般烧录命令会自动包含分区表（如ESP32的--partition-table参数，W800的wm.py flash脚本）。

  1. 固件升级/OTA阶段（很少见）

  • 某些平台允许通过OTA升级时连同新固件一起下发新的分区表（比如分区方案有变更、增加新分区等）。

  • 这种情况较少见，且有兼容性和安全风险——因为分区表变更可能导致旧数据丢失或启动失败，所以一般需要特殊处理和校验。

  1. 用户自定义分区表时
  • 如果你选择自定义分区表（如ESP-IDF/W800的custom partition table），则会在编译时生成自定义的partition_table.img，烧录时也会被刷写到Flash指定区域。

使用分区表

一般由我们的Bootloader读取我们烧录进去的分区表：

  1. Bootloader启动后，会从Flash指定的分区表位置（如W800的0xE000，ESP32的0x8000）读取分区表内容。

  2. 读取后，Bootloader解析分区表，获取各分区（如app、ota、nvs、user等）的起始地址、大小、类型等信息。

  3. Bootloader接下来就会根据这些信息，决定如何加载主固件、如何支持固件升级、数据存储等功能。

以下基于WinnerMicro W80X系列的分区表

分区表机制 — WinnerMicro 在线文档

使用分区表时，包含几种不同的分区表方案：三种预置的分区表和一种用户自定义分区表：

  1. Normal app, no OTA(普通应用程序，没有OTA)

  2. Large app, no OTA(大型应用程序，没有OTA)

  3. Normal app, with OTA(普通应用程序，带有OTA)

  4. Custom partition table(用户自定义分区表)

内置分区表样式：

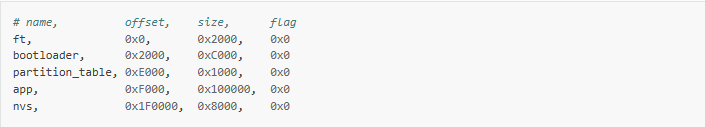

  1. Normal app, no OTA(partition_table_normal.csv)

image-20250526100316210

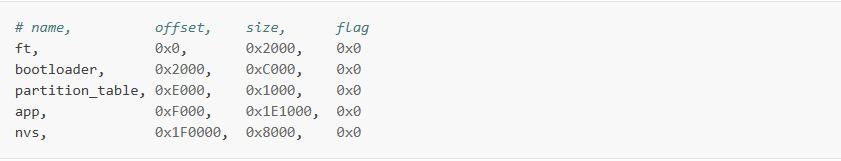

  1. Large app, no OTA(partition_table_large.csv)

image-20250526100450525

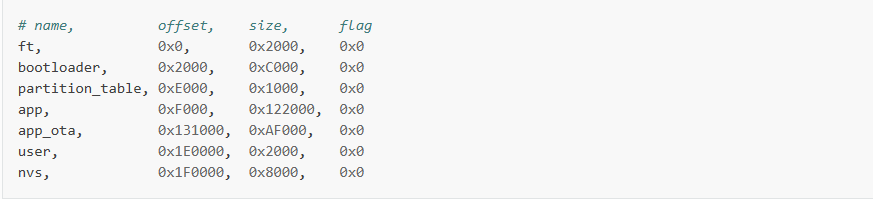

  1. Normal app, with OTA(partition_table_with_ota.csv)

image-20250526100513925

这三种分区表中，Normal 的分区不带app_ota和 user 分区，SDK 默认使用 Large 这个分区表，可以从 Kconfig 配置中指定其他分区表。下面是对出现的名词的解释：

  • ft（factory）：芯片的出厂固件，启动时将默认加载这个文件。
  • bootloader：存放 bootloader 的启动程序，完成OTA升级文件的解压和固件更新。
  • partition_table：存放分区表信息本身，包括各个分区的名称，地址，大小和FLAG。
  • app：存放应用程序，也就是我们的代码
  • app_ota：存放 OTA 升级包的
  • user：用户自定义分区，可选
  • nvs：非易失存储分区，用于 NVS 模块的 key-value 数据存放，常用来存配置、参数等，断电也不会丢，该分区需要一块做垃圾回收，所以 NVS 的大小需要大于等于2*0x1000。

注意:

ft分区，是芯片出厂固件，用户不能修改其中的内容。

ft，bootloader，partition_table这3个分区的配置 不能修改 。app，app_ota， NVS 这3个分区 不能修改名称 ，可以修改地址和大小。

用户自定义分区表

如果想要根据自己的程序使用灵活性更高的分区表，那么请在 menuconfig 的 Partition Table 菜单中选择 Custom partition table 选项，启用自定义的分区表功能。之后在工程根目录下添加一个 partition_table_custom.csv 文件即可，在编译时构建系统会自动识别并进行处理。

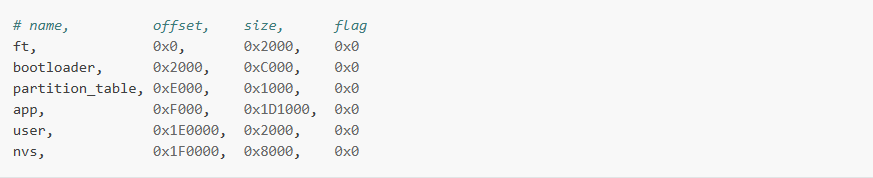

  1. Custom partition table(partition_table_custom.csv)

image-20250526100524119

  • 字段之间的空格会被忽略，任何以 # 开头的行（注释）也会被忽略。

  • TXT 文件中的每个非注释行均为一个分区定义。

  • user 是一个用户自己配置的分区的示例，我们在使用时只需要合理的设置 offset 和 size 字段的内容即可。

  • ft, bootloader, partition_table 这3个分区不能改，app，nvs 这2个分区名称不能改，地址和大小可以修改。

烧录与擦除

一般使用脚本烧录

烧录（写入固件）时，分区表决定了每个固件/数据要写到Flash的哪个位置，烧录工具会自动参考分区表把内容写到正确地址。

为什么要烧录这么多分区内容？

芯片不是只需要运行你写的主程序，还需要其他很多内容才能安全、可靠地工作，比如：

  • bootloader：负责上电启动，决定加载哪个主程序，有的还负责升级。
  • app：你的主应用
  • nvs：用来存放参数、配置信息
  • app_ota/user区：升级固件、用户自定义数据
  • ft：出厂固件，有时用于回滚或工厂测试
  • 分区表本身：让芯片知道这些“房间”的分布

所以烧录过程就是把这些功能模块分门别类地装到芯片的不同地方，让它们各司其职。

芯片类似的分区表(stm32、esp32)

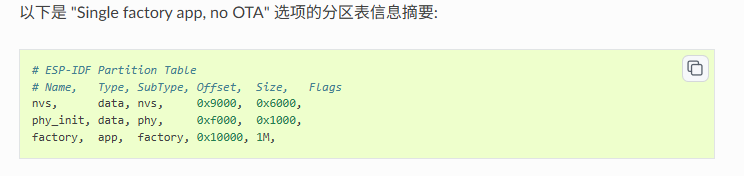

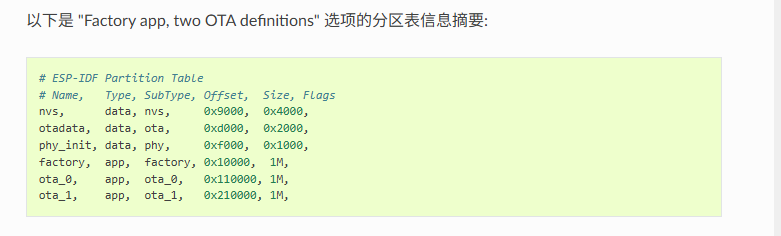

esp32分区表：

image-20250527135057557

image-20250527135105250

MCU启动流程

这是以WinnerMicro的W80X系列MCU进行总结的启动流程，与ESP32类似，但是与STM32有好像不同

执行流程

  1. 上电或复位

    • MCU加电或复位后，自动进入启动流程。

  2. 执行BROM（一级引导加载程序）

    • 芯片首先运行内部固化的BROM代码，完成最基础的初始化和启动模式判断，然后决定后续加载哪个程序（如Bootloader或用户App）。

  3. 执行Bootloader（二级引导加载程序）

    • 若启动模式为正常启动，BROM会将控制权交给Bootloader。Bootloader负责更完整的初始化、分区表解析、固件校验、升级检测等，并选择合适的主固件（App）进行启动。

  4. 启动用户App（主程序）

    • 校验无误后，Bootloader跳转到用户App入口，开始执行用户主程序，系统正式进入应用阶段。

注：

  • BROM和Bootloader的具体功能与实现细节见上面内容。
  • 分区表、固件升级、异常处理等机制均在Bootloader阶段完成。

启动流程图

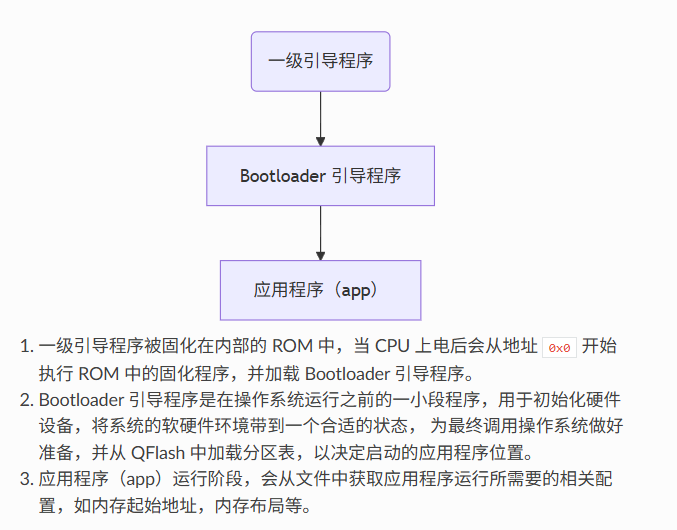

简略流程：BROM->Bootloader->app

image-20250527161320381

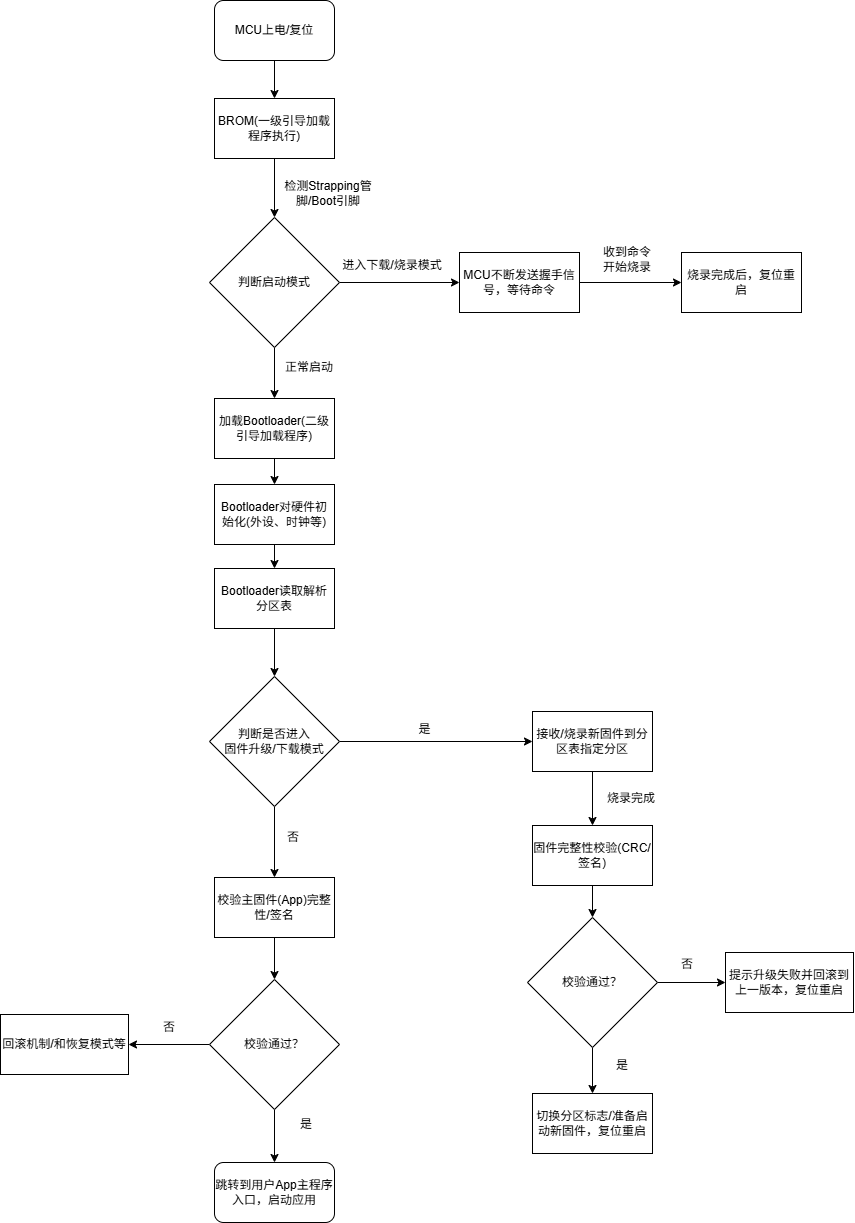

详细流程：

mcu_start
