移植LVGL到STM32

官方英文移植教程:

Getting LVGL（获取 LVGL） — LVGL 文档

韦东山中文移植教程：

Porting（移植） — LVGL 文档

源码获取

然后从github上下载源码：https://github.com/lvgl/lvgl

官方移植方法：https://docs.lvgl.io/master/details/integration/adding-lvgl-to-your-project/getting_lvgl.html

这是LVGL v9.3版本

移植

该笔记基于lvgl v9.x往上的，如果使用版本较低，就可能与本笔记中的内容不同

我们的只需要关注源码中需要移植的部分：

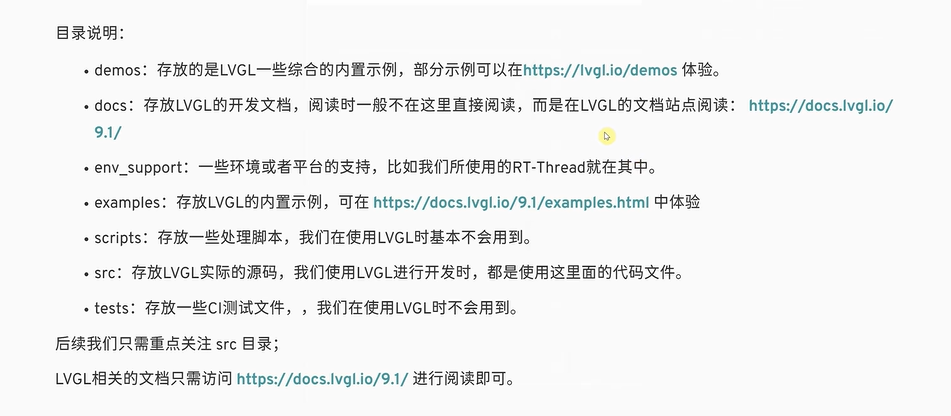

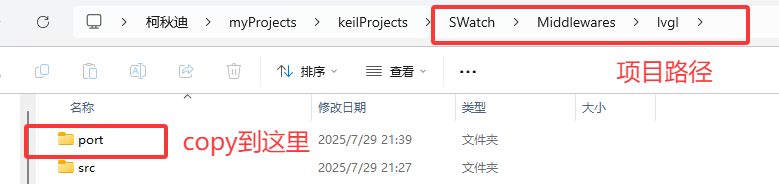

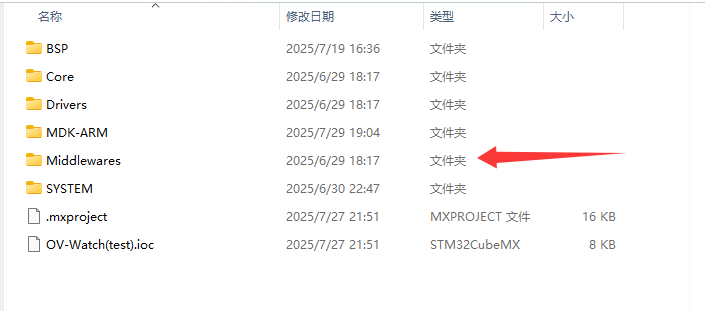

以keil工程为例，我们找到项目根目录下Middlewares(没有就创建一个)，然后再其中创建一个lvgl文件夹用于存放我们移植lvgl相关的内容

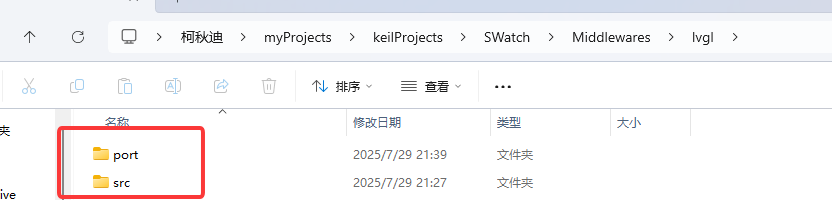

然后在该lvgl目录下新建src和port文件夹

src文件夹：lvgl源码

port文件夹：存放我们自己的移植代码，比如显示驱动移植、输入设备（触摸/按键）接口移植等等

src源码

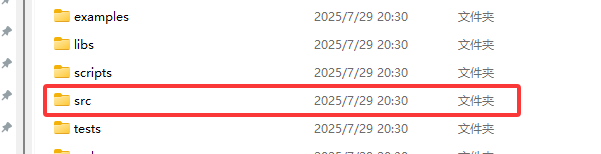

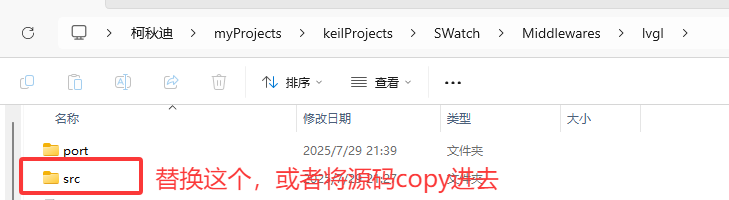

将下载下来的lvgl库的lvgl/src源码文件夹替换刚刚创建的src文件夹

移植文件

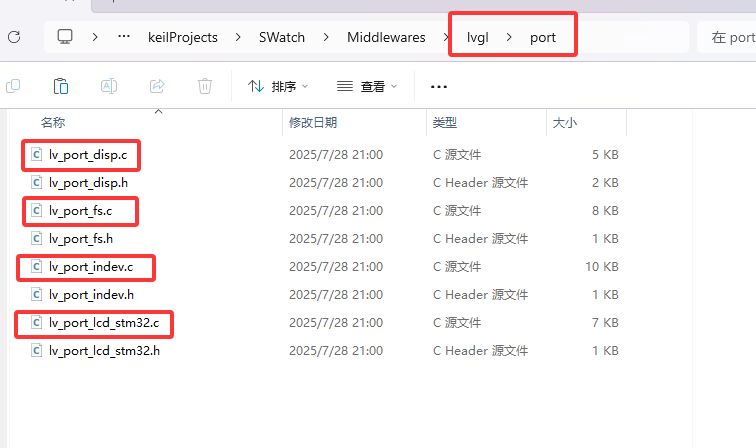

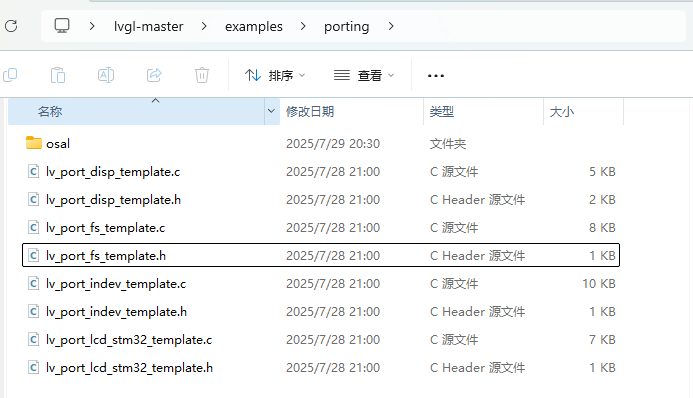

再将lvgl/examples/porting下的文件复制到到我们的项目的lvgl_port中去，并进行一个规范命名的操作

相关文件介绍：

lv_port_disp_template: LVGL显示驱动移植模板(通用)

lv_port_fs_template : LVGL文件系统接口移植模板

lv_port_indev_template: LVGL输入设备（触摸/按键）驱动移植模板

lv_port_lcd_stm32_template: STM32专用LCD显示驱动移植模板(这个和disp差不多，只不过是stm32专用的二选一即可)

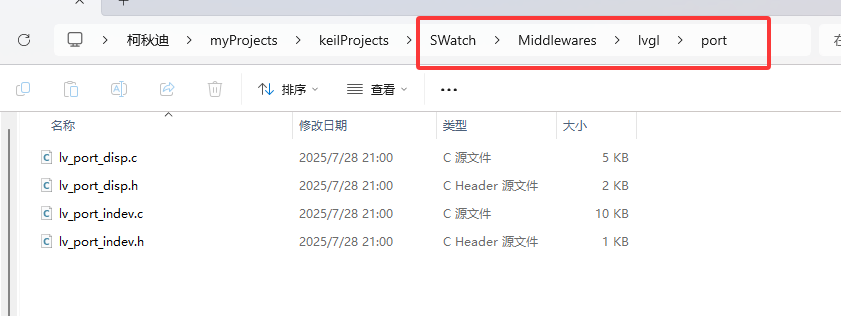

我们这里只有显示驱动和触摸驱动所有只需要保留这两个到我们项目的port中，然后去掉template后缀规范命名

配置文件

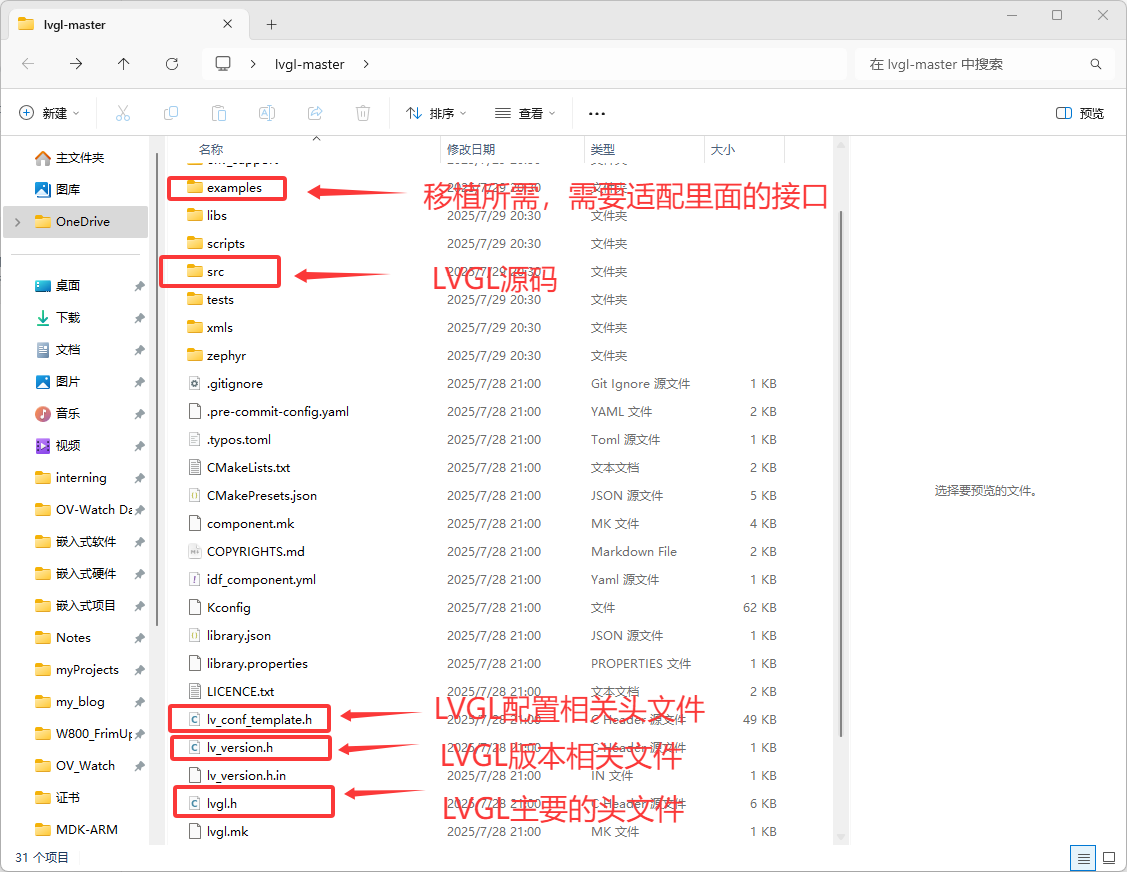

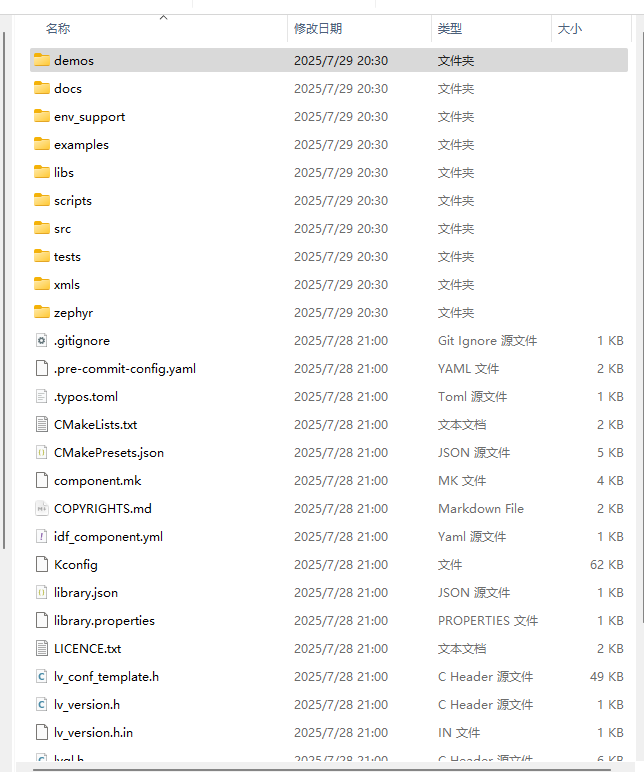

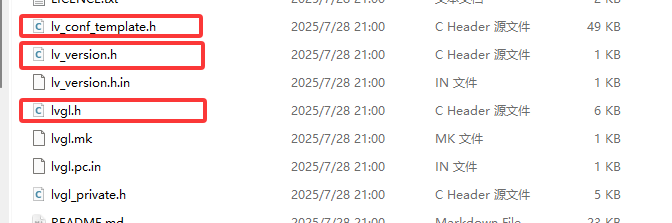

主要就是lvgl库中的这三个文件需要移植：

lv_conf_template.h/lv_cong： LVGL的配置头文件模板，里面包含了各种宏定义（比如颜色深度、是否开启某个控件/功能、内存大小等）。

lv_version.h: LVGL版本信息头文件

lvgl.h: 对源码src目录下所有头文件的包含，后续只需要包含整个文件就能使用全部API

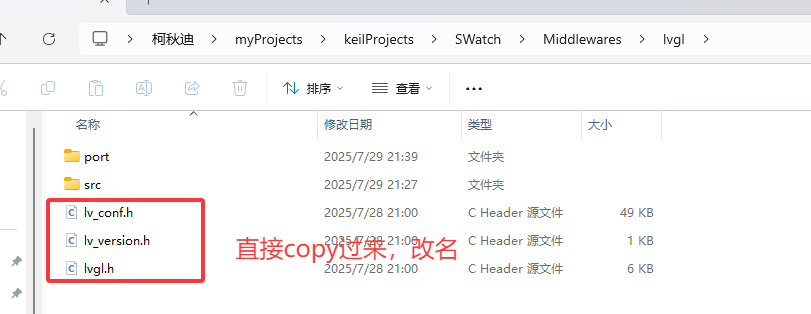

将这三个文件复制到Middlewares/lvgl目录下，然后将配置文件更名为lv_conf

工程管理

源文件添加

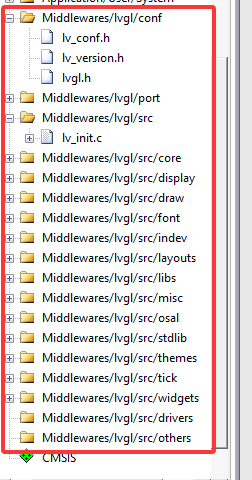

在keil工程中，新建这三个组src、port、conf，然后分别添加对应的.c文件到项目

conf组

把这lv_conf.h、lv_version.h、lvgl.h三个放到conf组中

port组

将需要移植port文件夹中的的.c文件和.h文件添加到port组

src组

第一种：可以将需要添加的所有.c文件都添加到src组中

第二种：按照src文件夹目录结构，将src中的各个模块单独创建组添加，这样比较好找文件

然后按照下方给的移植总览表格将对应模块所需要的.c文件添加到对应组中即可

移植总览表格

全部移植就是该文件夹下的所有.c文件，包括子文件夹，一个一个都要手动添加到组中，必须全部添加，否则编译会报错

只有driver和other两个文件夹可以完全不用移植，如果使用到了再添加进去

下面是一些含有子目录的文件夹内容介绍

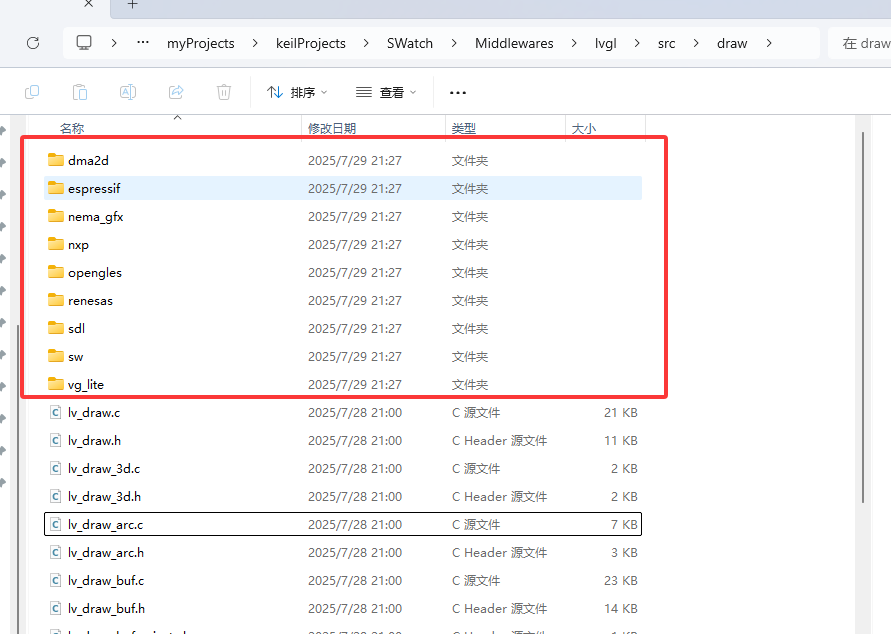

draw

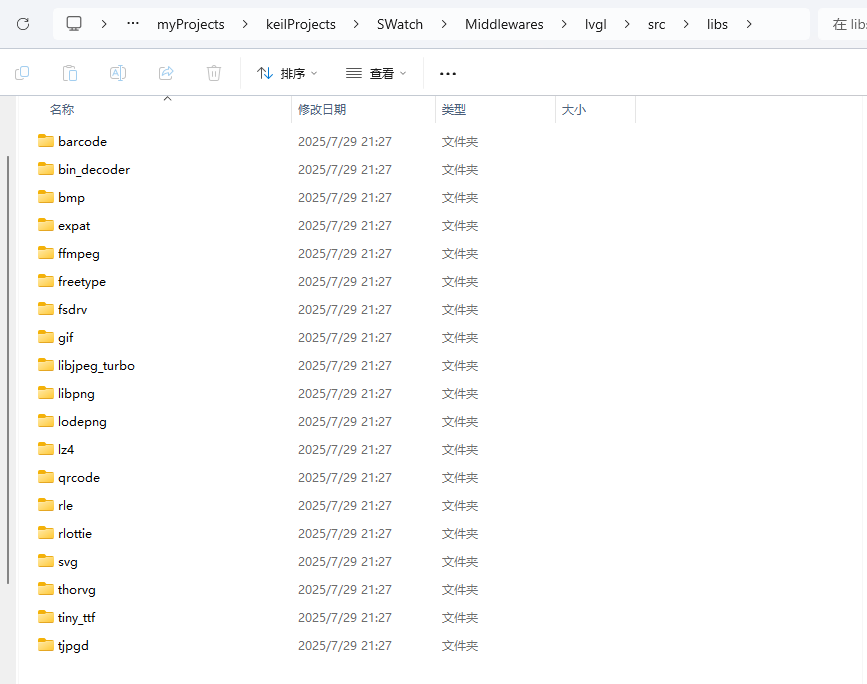

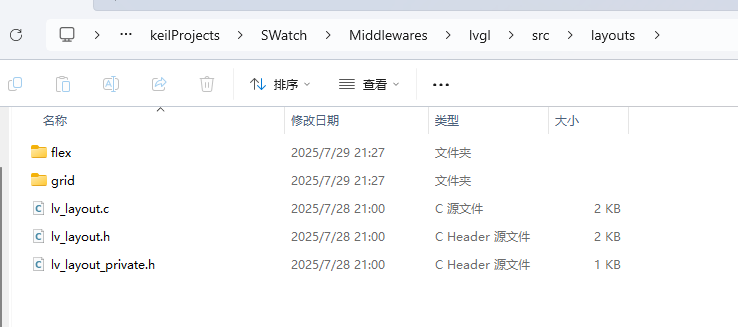

layout

libs

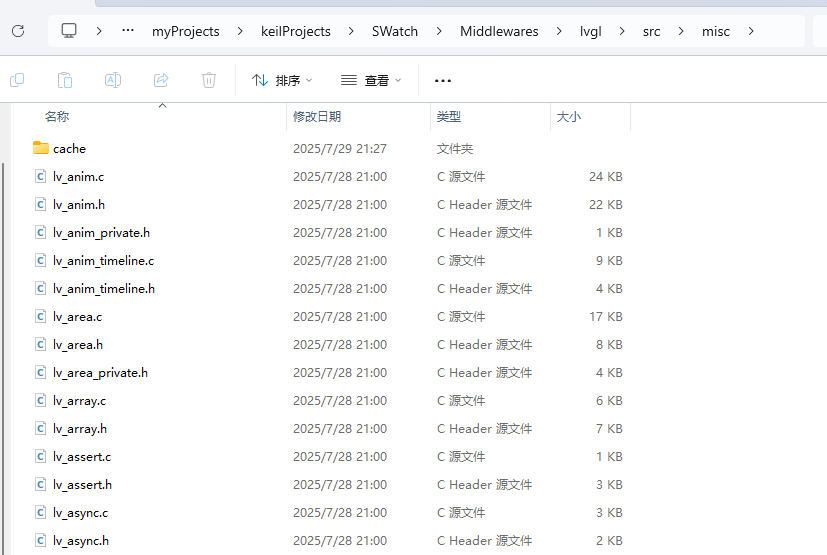

misc

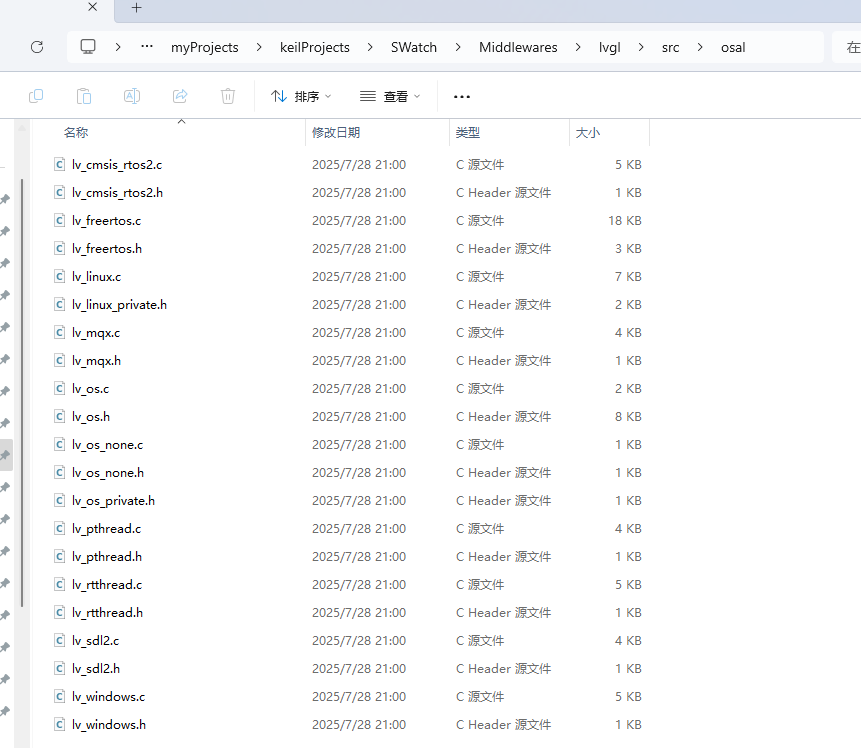

osal

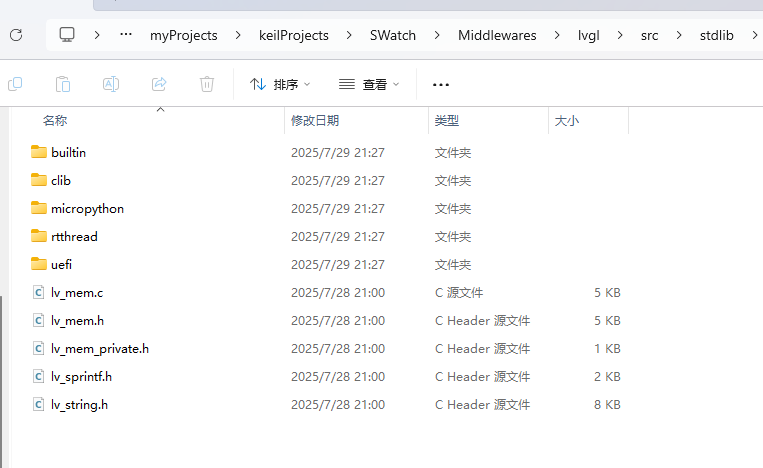

stdlib

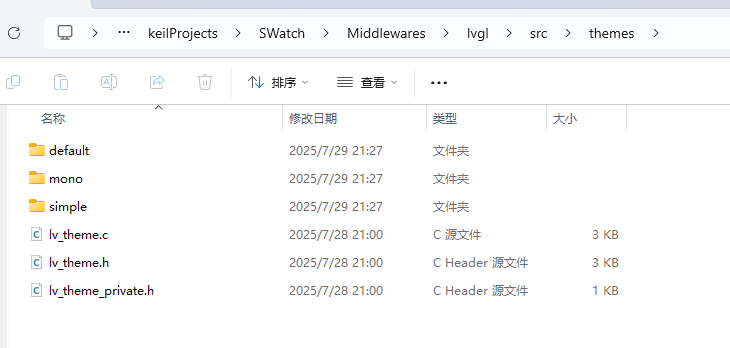

themes

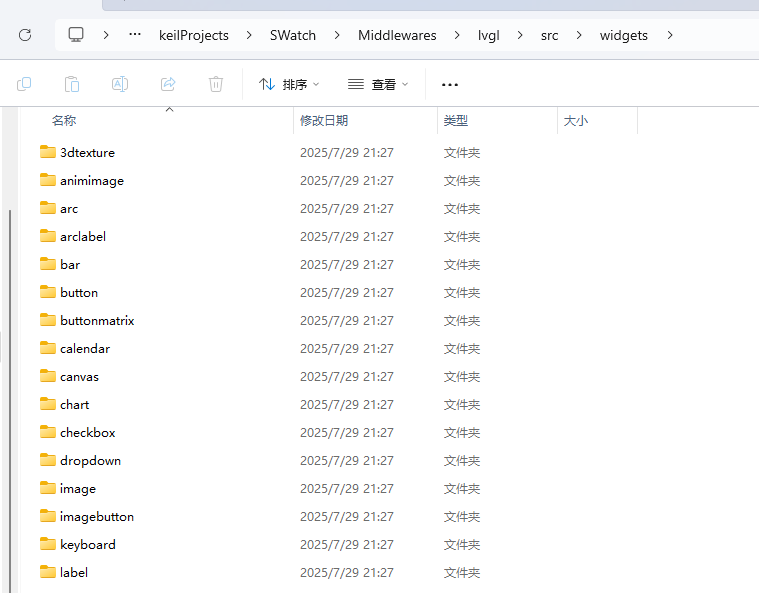

widgets

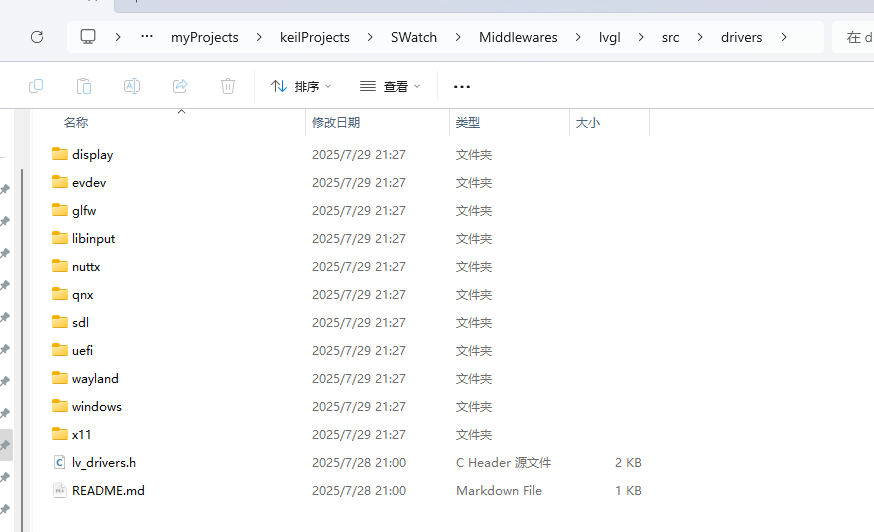

driver

这里面的驱动不使用的话直接都不移植即可

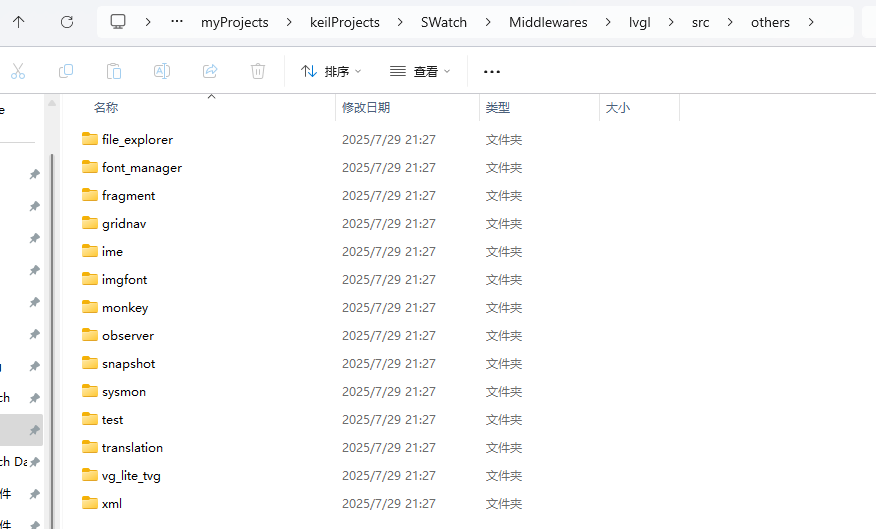

other

不用就都不移植

头文件添加

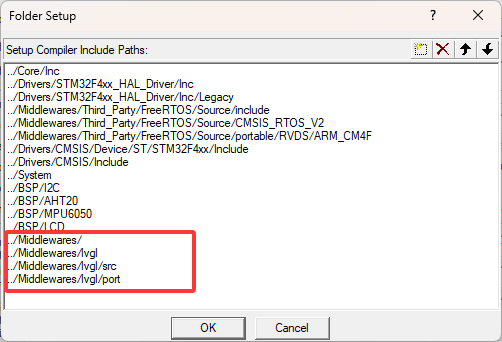

最后添加lvgl库所有的头文件搜索路径即可，四个都要添加，不能缺少，否则可能会出现找不到头文件错误

启用lv_conf.h

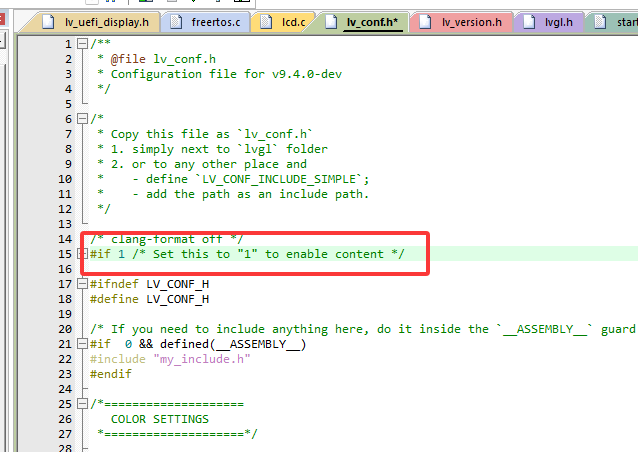

我们在lvgl配置文件lv_conf.h，将此处的0修改为1，启用该配置文件

关于lv_conf.h:

lv_conf.h 是lvgl的配置文件,主要用于配置LVGL库要不要编译哪些功能、用多大内存、支不支持某些控件/主题/库、底层适配方式等。

这个文件就是在裁剪库的功能和适配你的硬件/需求。

这里启用后就能进行编译了，如果编译报错可以看是否是下面的问题！

编译报错

找不到头文件

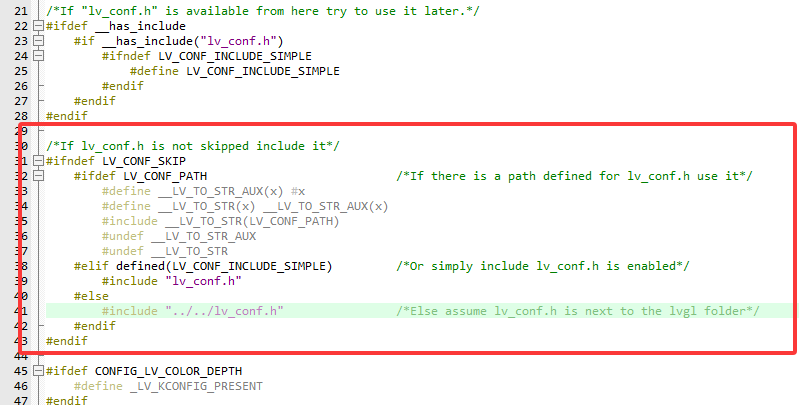

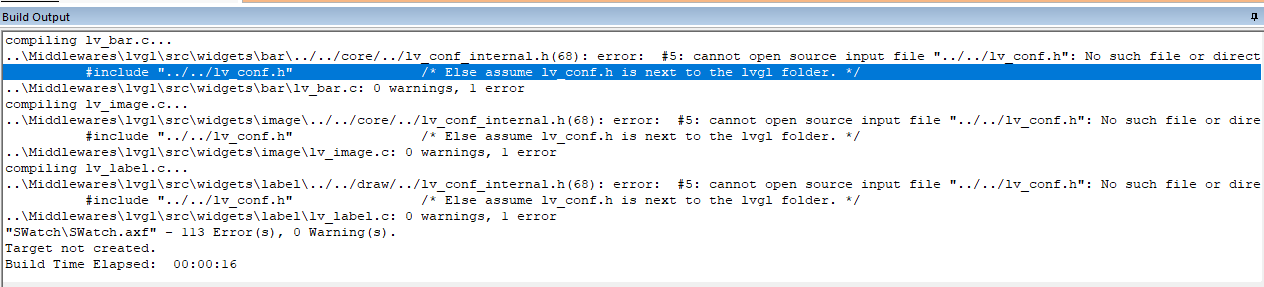

然后进行编译操作，可以发现有很多error，这些都是由于lv_conf_internal.h找不到../../lv_conf.h造成的。

我们可以看到由于没有宏定义，lv_conf_internal.h包含lv_conf.h的路径的方法是第三种：../../lv_conf.h

然而我们的lv_conf.h的实际路径是../lv_conf.h，所以找不到

解决方法：

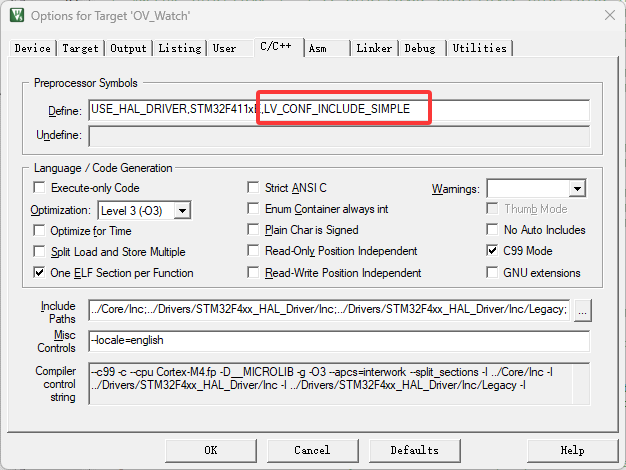

在预处理器添加宏定义LV_CONF_INCLUDE_SIMPLE，让lv_conf_internal.h包含头文件方式修改为自动查找头文件搜索路径

关于移植的一些问题

移植的时候尽量全部移植，没事不要去裁剪，因为裁剪过后，如果进行了函数调用，找不到.c文件，会报链接错误。

我的疑问：如果全部移植，编译时间那么久，不会导致最终的固件体积增大吗？

不会。因为添加到工程的所有.c文件在编译阶段时都会被单独编译成目标文件(.o/.obj)以供后续链接使用，这就是为什么编译时间久的原因。

然而，最终只有使用到的代码，才会被链接，最终算入到固件(.bin/.hex)体积中，固件体积并不会因为编译时间长而改变。

修改LVGL配置文件

lv_conf.h是LVGL的主配置文件，用于打开/关闭LVGL的各类功能、定义分辨率、颜色格式、内存策略、日志等。

在实际使用时我们必须对其进行配置，裁剪我们不需要的功能，优化固件大小等

下面是一些可能会修改的地方进行一个介绍

显示屏

颜色深度

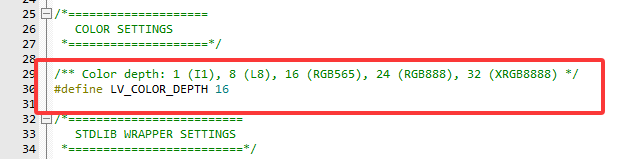

我们LCD设置的是RGB565(16bit)表示像素的颜色深度，所有设置为16

字节序

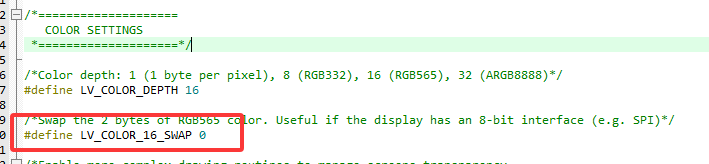

该配置项作用：设置16位颜色（RGB565）数据在内存中的高低字节顺序（大端/小端）。

在LVGL v9.0之后已经移除了该配置，会自动根据你传给flush_cb的像素缓冲区格式和显示驱动的要求来处理字节顺序。

内存管理

内存池介绍

LVGL在运行时会不断创建、销毁控件（比如按钮、标签、图片等），它需要用lv_malloc等函数动态分配内存。

为了适配嵌入式系统（有些没有标准库的malloc/free，或者用外部SRAM），LVGL自带一套内存管理机制，你可以把一块内存固定分配给LVGL，全部动态分配都在这块里面进行，互不干扰主程序其他部分。

分配内存池大小

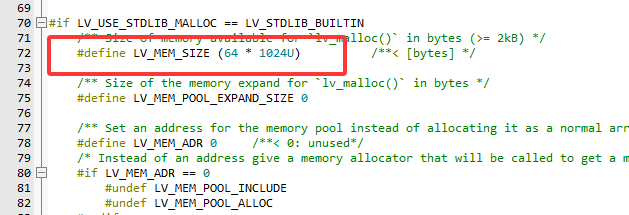

lv_conf.h文件中这里可以看到这里可以设置供lv_malloc使用的内存大小，这个大小根据页面复杂程度和控件多少进行分配，使用时根据使用内存大小自行修改即可

这里分配的是64K，所有LVGL控件、动画、图片缓冲、内部结构体等动态分配的内存，都只能用这64KB，用完就lv_malloc失败，控件创建会报错！

假设使用的是STM32F411CEU6，他的SRAM是128KB，如果我们分配64KB给LVGL，那么剩下的64KB就是给主程序栈、全局变量等的空间，相当于把STM32的SRAM划分一部分专门给LVGL分配内存！

请注意分配给LVGL的内存不要浪费，如果剩下的空间较少的话，就会导致MCU其他程序分配空间不够，运行失败!

显示刷新与输入设备

刷新周期

该参数表示界面刷新的默认频率，单位ms，数值越小刷新越快，这里表示每33ms刷新一次，理论上帧率就是33FPS(1000/33)

我们想要60FPS的话，就设置16~17ms左右即可

我们开发的时候需要兼顾刷新率和功耗等,所以应该实际测试并做调整!

刷新越快：动画更流畅，但是MCU负担大，功耗大

刷新越慢：动画卡顿，界面响应不及时，体验不好，但是更省资源，功耗更低

读取周期

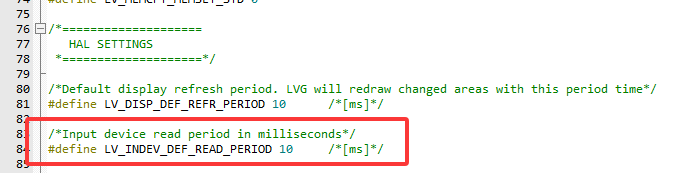

用于设置输入设备（如触摸屏、按键）读取的默认周期，单位是ms。

在LVGL 9.0之后删除了该配置项，输入设备读取周期请在注册驱动时用indev_drv.read_period成员单独设置。

操作系统

这是LVGL v9.0及以后新加的配置项，用于指定你用的操作系统类型（比如FreeRTOS、CMSIS RTOS2、裸机等）。LVGL的多任务保护、互斥锁、延时等底层机制会根据这个选项自动适配对应的OS API。

这样LVGL才能正确地实现多线程安全和操作系统相关功能，比如保护GUI资源、防止多线程同时操作界面导致崩溃。

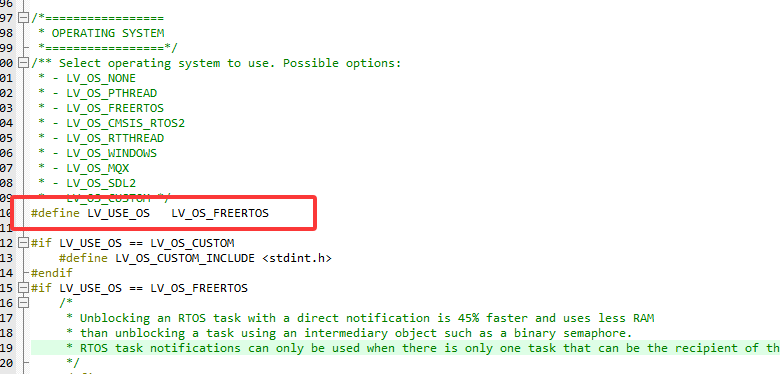

我这里使用的FreeRTOS的操作系统，所以修改为LV_OS_FREERTOS

两种选择区别：

LV_OS_FREERTOS: LVGL 直接调用 FreeRTOS 的原生 API（如 xTaskCreate, xSemaphoreTake, vTaskDelay 等）。

LV_OS_CMSIS_RTOS2： LVGL 通过适配层访问操作系统功能（如任务、信号量等），调用的是 CMSIS-RTOS v2 的标准 API（如 osThreadNew, osSemaphoreAcquire）。

字体

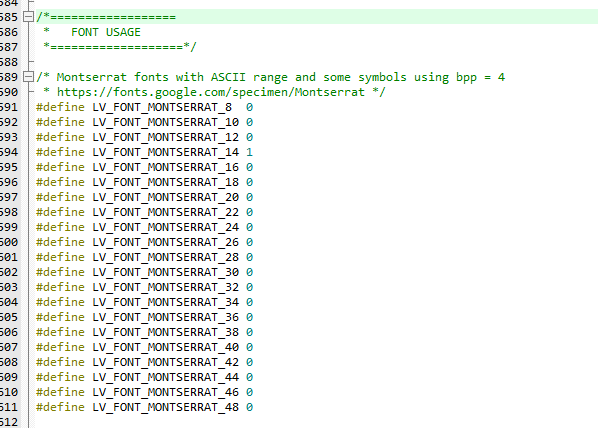

这里是对启用的字体大小做配置，这里表示只启用了14号的Montserrat字体

我们使用时将对应需要的字体大小的宏设置为1即可，该字体就会被编译进固件。

注意：只启用需要的字号，可以节省Flash空间，不要都开，因为启用的字体都会被编译进固件中，占用固件体积

控件启用(widget)

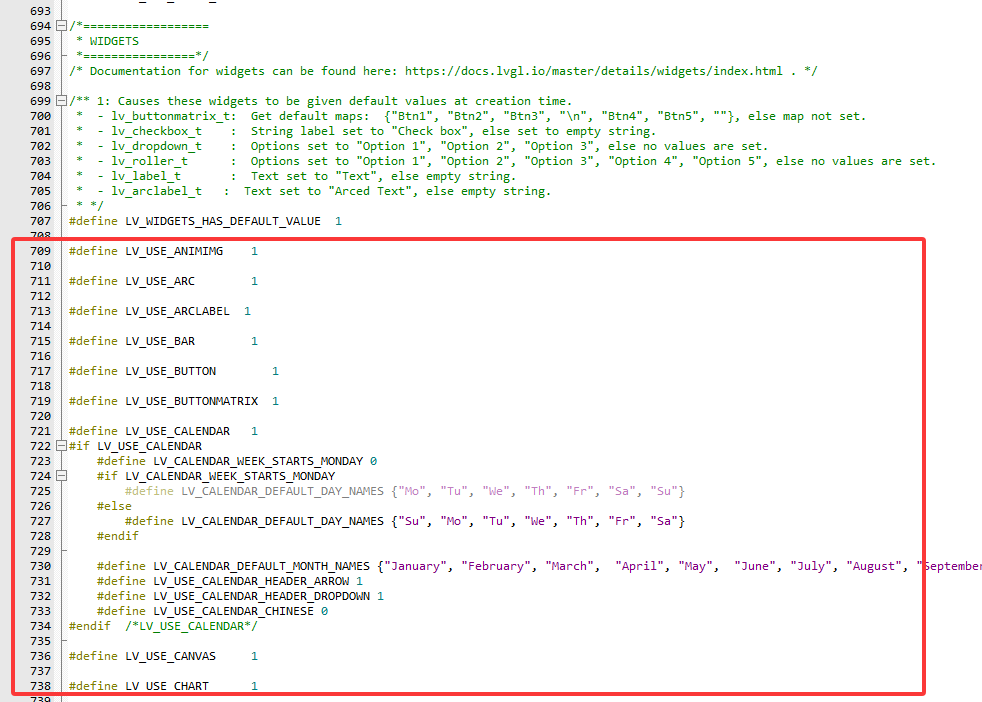

这里主要是对lvgl中各种控件(widgets)功能模块的开关和细节选项进行配置，以下是配置的作用：

• 裁剪代码体积：只打开你项目实际需要使用的控件，未用的全部关闭，可以让固件更小、RAM占用更少，性能更高。

• 定制控件行为：可以让某些控件有自带默认内容（比如按钮、标签、下拉框等），也可以自定义某些细节（如日历的星期名、月份名、密码明文显示时长等）。

• 依赖关系：某些控件依赖于其它控件，比如滑块依赖进度条、下拉框依赖标签。关闭时要注意依赖。

默认内容开启

LV_WIDGETS_HAS_DEFAULT_VALUE：该选项可是否让控件自动带有默认内容，比如按钮带默认标签、下拉框带默认选项等

设置为0: 比如新建按钮矩阵会自带 “Btn1”, “Btn2”… 这些默认项，方便测试和快速开发。

设置为1： 所有控件默认内容为空，需要你手动设置内容，更加“干净”。

控件使能

这些都是控制是否编译进该控件类型支持的宏。如果不用某个控件，建议关掉（设为0），可以减少固件体积和内存消耗

下面是所有的配置项，根据需求开关即可

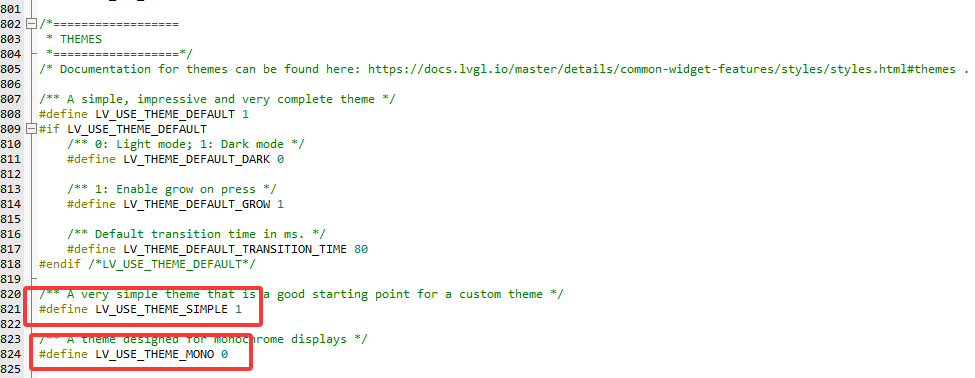

主题

LVGL主题（Theme）相关的选项，用于设置界面整体风格、色彩、动效等。

布局

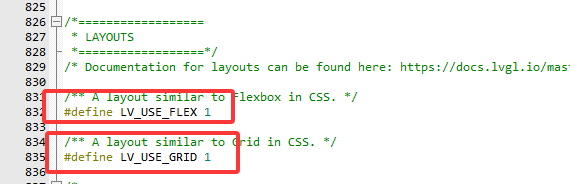

LVGL布局系统的配置项，决定你的界面控件能否使用更高级的自动布局方式，不使用都设置为0即可

其他

还有一些其他的配置，使用的时候再看即可

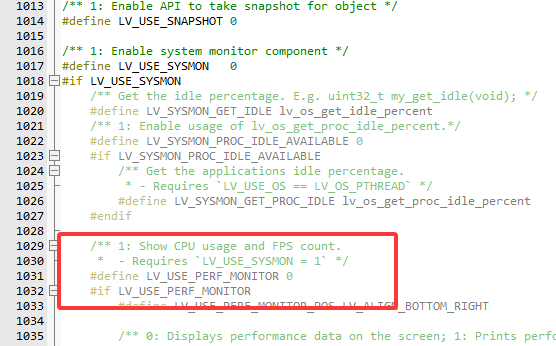

• 启用性能监控器以查看 CPU 和帧率：

编译报错

如果发现关闭某些控件后，出现编译报错的现象，很大概率是因为部分控件之间有相互依赖关系，必须同时开启或关闭，如果一个开启一个关闭就可能会导致编译失败

比如：

1
2
3
4
5
6
7

#define LV_USE_SCALE 1
#define LV_USE_LINE 1
// 必须一起开

#define LV_USE_SCALE 1
#define LV_USE_LINE 0
// 这样就会导致lv_scale.c中用到Line相关API时就会报错

修改LVGL移植层

移植层文件启用

编译通过，修改LVGL配置文件过后，就该开始适配对应的显示驱动、触摸驱动、文件系统等

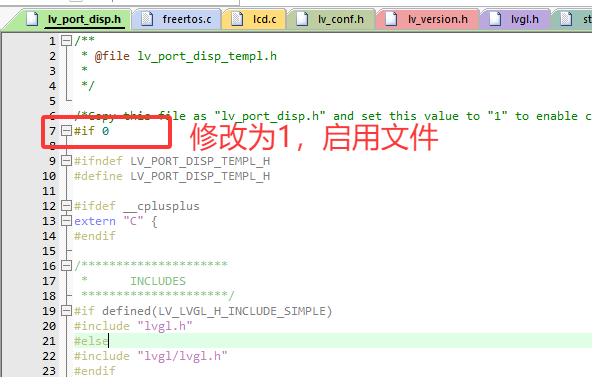

我们移植过来时的移植层文件中，由于规范了命名(去掉了template后缀)，所以还需要对对应的.c和.h文件进行修改和启用

这里我的项目中只使用了显示驱动适配、输入设备适配

移植层中所有我们需要使用的所有.c文件中和对应的.h文件，都要启用和修改，具体每个文件修改位置如下:

lv_port_xxx.h:

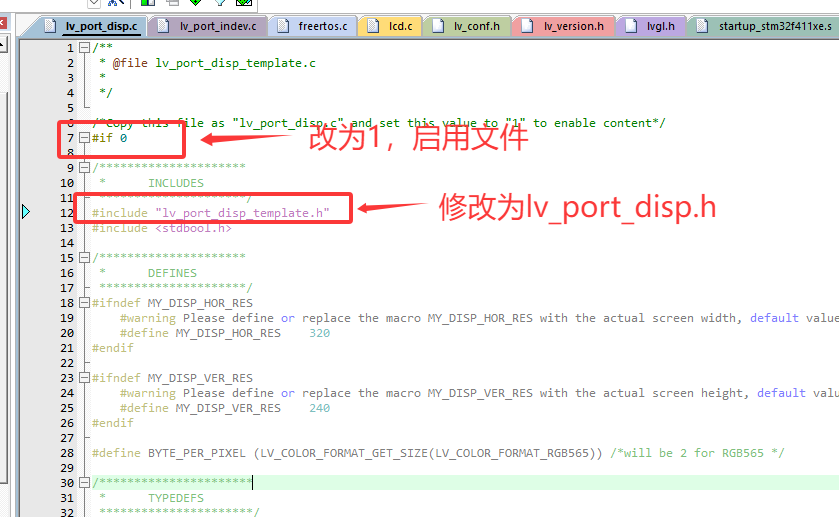

lv_port_xxx.c:

移植显示驱动

在lv_port_disp.c文件中，主要注意的就只有lv_port_disp_init和disp_flush，以下对这两个分别进行介绍

设置分辨率

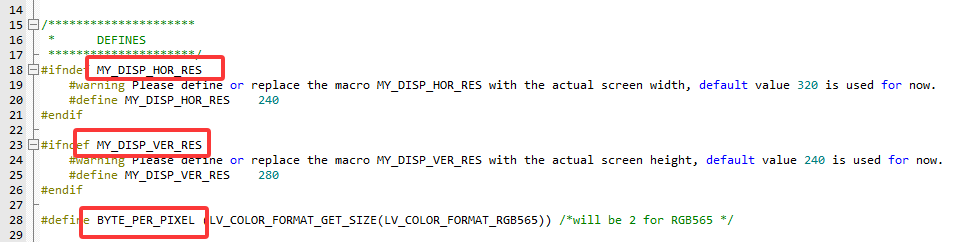

在lv_port_disp.c中由这几个宏定义，我们需要修改为自己的大小(lvgl v9.0之后才有，更低版本没有需要自己定义)

我使用的是240*280的屏幕

MY_DISP_HOR_RES: 水平分辨率，我设置为240

MY_DISP_VER_RES: 垂直分辨率，我设置为280

BYTE_PER_PIXEL: 每个像素所占字节数，我们LCD设置的是rgb565(16bit)，所以代表2字节

lv_port_disp_init

lvgl v9.x版本往上流程具有一定的修改，和老版本使用的方式不同!

这个函数主要是三部分组成:

1. 初始化显示屏
2. 创建显示对象并设置刷新回调
3. 显示缓冲区和缓冲配置示例

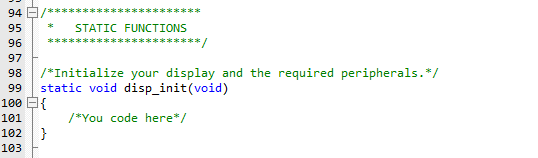

初始化显示屏

这里主要是我们完成底层硬件显示屏的初始化，初始化SPI、LCD控制器、设置背光等

但是这里我们一般不使用，因为在我们的项目中会有集中初始化的地方

创建显示对象并设置刷新回调

这里是在LVGL内部创建一个显示对象，并告诉LVGL如何把渲染好的像素数据刷新到屏幕上。

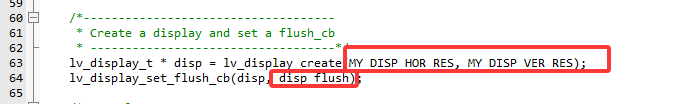

• lv_display_create：创建一个LVGL显示驱动实例，传参就是我们设置的分辨率的宏定义。

• lv_display_set_flush_cb：设置刷新回调函数，LVGL每次有画面要显示时会调用你写的disp_flush函数，把一个区域的数据通过SPI等方式传给屏幕。

显示缓冲区

显示缓冲区介绍

LVGL显示缓冲区使用的是RAM空间，LVGL把要渲染的图形的像素内容先放到这个缓冲区，然后我们在flush_cb回调中把这块内容传给实际的LCD屏幕。

为什么要用缓冲区？

• 解耦渲染和传输：LVGL的图形引擎在内存中先完成绘制，不直接操作屏幕——这样可以用复杂算法、动画、混合等技术。
• 提升效率：你可以用DMA等高效机制将缓冲区内容一次性传输到LCD，而不是逐像素刷屏。
• 节约资源：缓冲区可以只分配部分区域（比如10行），不用整个屏幕都占RAM，适合资源受限的MCU。
• 支持双缓冲/全屏刷新：可实现并行渲染和刷屏、无撕裂动画。

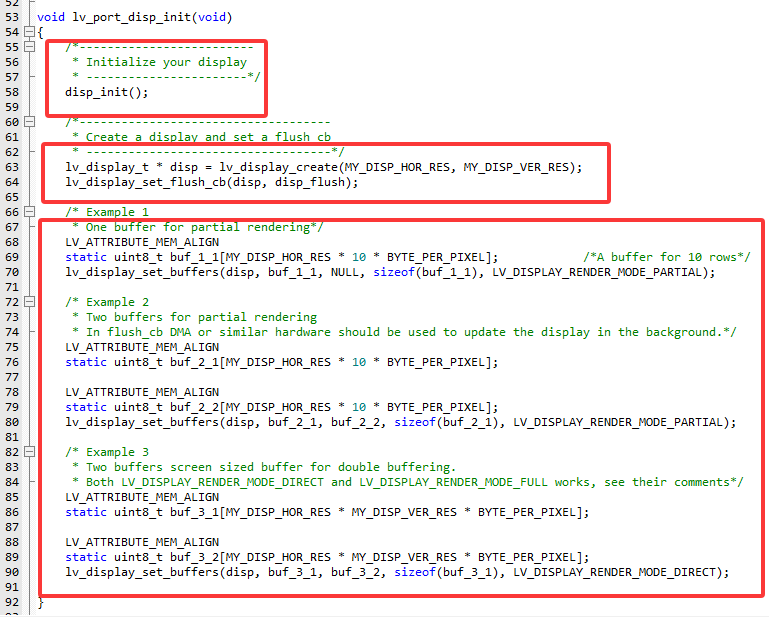

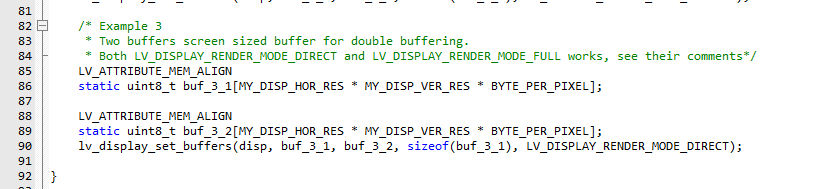

lvgl在为我们提供了三种显示缓冲的方式：单缓冲区、双缓冲区、全屏双缓冲，使用时在lv_port_disp_init注释掉另外两种的代码或使用条件编译控制使用的方法即可

下面将介绍工作原理与各方式的优劣

LVGL显示工作原理

1. 渲染阶段：LVGL首先在内存中的显示缓冲区里渲染出一块区域的像素数据（比如10行），将所有控件、图片、文字等按照你的界面需求画在缓冲区里。
2. 刷新阶段：LVGL完成这一块的渲染后，调用你的flush_cb回调，把刚刚渲染好的像素数据交给你。
3. 数据传输：你在flush_cb里，使用DMA或CPU把这块缓冲区的像素数据“刷新”到LCD屏幕的对应位置，让实际屏幕内容发生变化。
4. 通知完成：当数据传输（刷新）完成后，你通知LVGL（通常调用lv_disp_flush_ready()），告知上一块区域刷屏已结束。
5. 循环过程：LVGL继续在缓冲区渲染下一块区域，然后重复上述渲染→刷新过程，直到整帧内容全部显示到屏幕上。

单缓冲区(部分缓冲)

buf_1_1：分配的缓冲区，一般至少分配屏幕的10行像素数据

• 优点：占用内存最少，适合小RAM MCU。

• 缺点：刷屏期间LVGL必须等传输完才能画下一块，渲染和刷屏不能并行，效率略低

单缓冲区适合内存极度紧张的MCU，界面简单、刷新要求不高!

双缓冲区（部分缓冲）

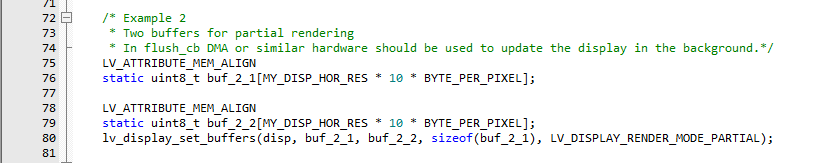

分配两块同样大小的缓冲区。LVGL在一块缓冲区渲染的同时，用DMA把另一块缓冲区的数据刷新到LCD。渲染和刷屏可以并行，效率高，适合使用DMA传输的情况。

我们通常就是使用这种方式配合DMA进行传输，在使用时可以根据RAM的大小，适当提高缓冲区的大小，但是最好设置为一次刷新>=10行！

• 优点：效率高，动画流畅，推荐DMA场景使用。

• 缺点：比单缓冲多占用一份缓冲区内存，但一般MCU都能承受。

双缓冲区适合有DMA的MCU，RAM中等，界面需要流畅滚动、动画等。

全屏双缓冲(全屏缓冲)

分配两块全屏大小的缓冲区。LVGL每次都将整屏内容渲染到缓冲区，然后一次性刷到LCD。适合直接切换帧缓地址的显示器（如外接显存或高级MCU）。

优点：画面最流畅，无撕裂、无闪烁，支持复杂动画。

缺点：占用内存极大（如240x280x2=134KB一块），普通MCU很难承受。

全屏双缓冲适合高端MCU、带外部RAM、智能屏等，动画复杂、全屏刷新需求高！

API

• 缓冲区设置相关函数

1
2
3
4
5
6
7

void lv_display_set_buffers(
    lv_display_t * disp,   // 显示对象
    void * buf1,           // 第一块缓冲区指针
    void * buf2,           // 第二块缓冲区指针（可为NULL）
    size_t size_in_bytes,  // 第一块缓冲区的字节数
    lv_display_render_mode_t render_mode // 渲染模式
);

• disp：由 lv_display_create 创建的显示对象指针

• buf1：第一块缓冲区地址（如 uint8_t buf[宽*高*字节/像素]）

• buf2：第二块缓冲区地址（如需双缓冲，否则可传 NULL）

• size_in_bytes：缓冲区的实际字节数（不是像素数！）

• render_mode

  • LV_DISPLAY_RENDER_MODE_PARTIAL：部分渲染（如只分配10行缓冲区，适合RAM小）

  • LV_DISPLAY_RENDER_MODE_DIRECT：全屏双缓冲（适合RAM充足，支持无闪烁动画）

disp_flush

在初始化的过程中我们使用 lv_display_set_flush_cb函数设置了刷新回调函数，现在就该对我们的刷新回调函数进行一个实现了

函数原型：

1

static void disp_flush(lv_display_t * disp_drv, const lv_area_t * area, uint8_t * px_map)

• disp_drv：LVGL的显示驱动结构体，里面有各种屏幕配置参数（一般用不到）。

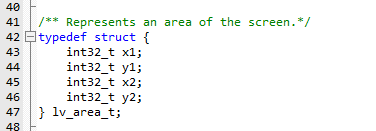

• area：定义了需要刷新的屏幕矩形区域（起始坐标x1,y1，结束坐标x2,y2）。
  •
• px_map：指向这块区域的像素数据，格式取决于我们配置的色深（如RGB565 2字节/像素）。

示例程序

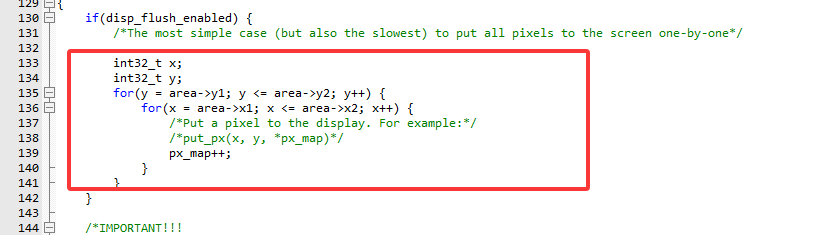

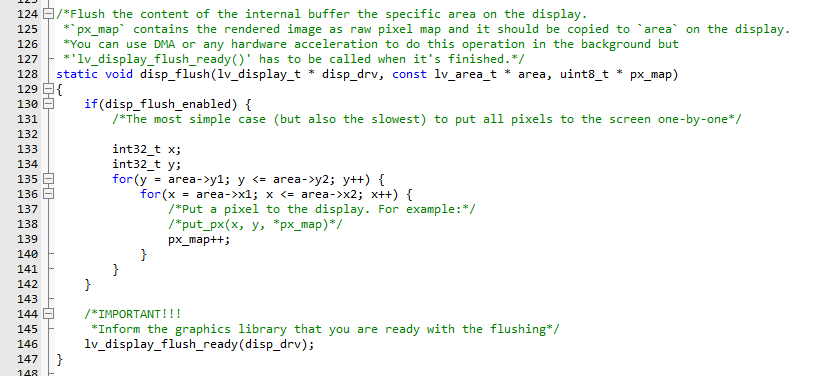

我们移植过来的时候，lvgl给出的示例回调函数如下，使用的是最简单也是最耗时的方式，逐个将所有像素显示到屏幕上

我们将对其流程进行一个拆解

判断是否允许刷新

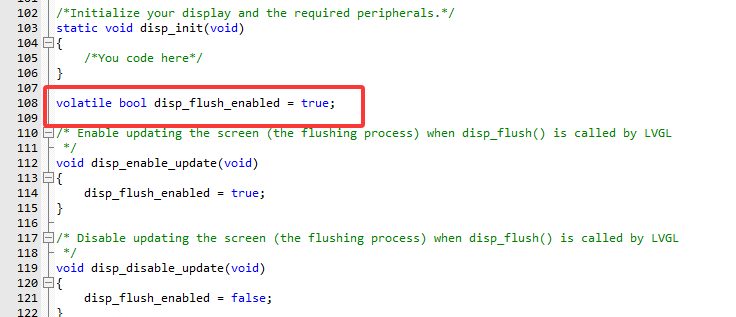

lvgl v9.x新增内容，这个变量定义在上方

比如某些时刻禁止刷屏时可以使用

像素刷新逻辑

工作原理：遍历area定义的区域，把px_map里的每个像素输送到对应的屏幕坐标。

• 这里的put_px(x, y, *px_map)是示例，实际应替换成我们的LCD底层驱动的写像素的接口。
• px_map++是指向下一像素（如果RGB565则每次应加2字节）。

刷新完成通知

LVGL要求我们务必在数据送完屏幕后调用它，告诉图形库我们准备好下次刷新了，否则界面不会继续渲染后续内容。

这个函数非常重要

• 如果我们使用DMA异步传输，应该在DMA完成中断里调用，而不是在这里立即调用。

常用做法

上面的示例是最简单，但最耗时的做法，我们实际开发过程中并不会这么做，以下就介绍一下实际开发过程中的做法

DMA批量传输

我们可以使用SPI的DMA方式直接将所有的像素数据批量传输给LCD，然后在DMA传输完成后的SPI传输完成的中断回调函数中执行刷新完成通知

不再逐点的去写,这样就可以由很快的速度了

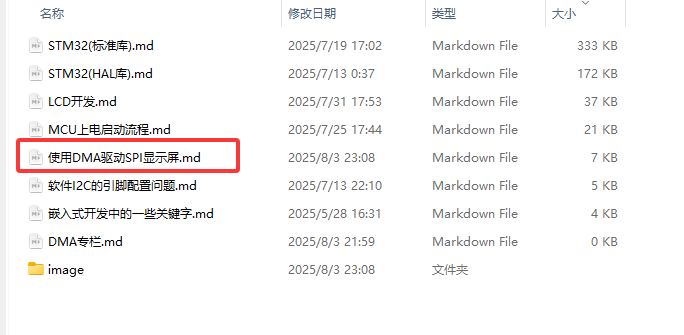

具体可以看逻辑开发的使用DMA驱动SPI显示屏笔记

移植触摸驱动

在lv_port_indev.c文件中，有多种触摸的方式触摸屏、鼠标、键盘、编码器、按钮，我们通常只会选择一种进行移植，以下介绍移植触摸屏相关的内容

lv_port_indev_init

lvgl v9.x版本往上流程具有一定的修改，和老版本使用的方式不同!

这个函数主要是三部分组成:

1. 初始化输入设备
2. 创建输入对象
3. 设置刷新回调函数

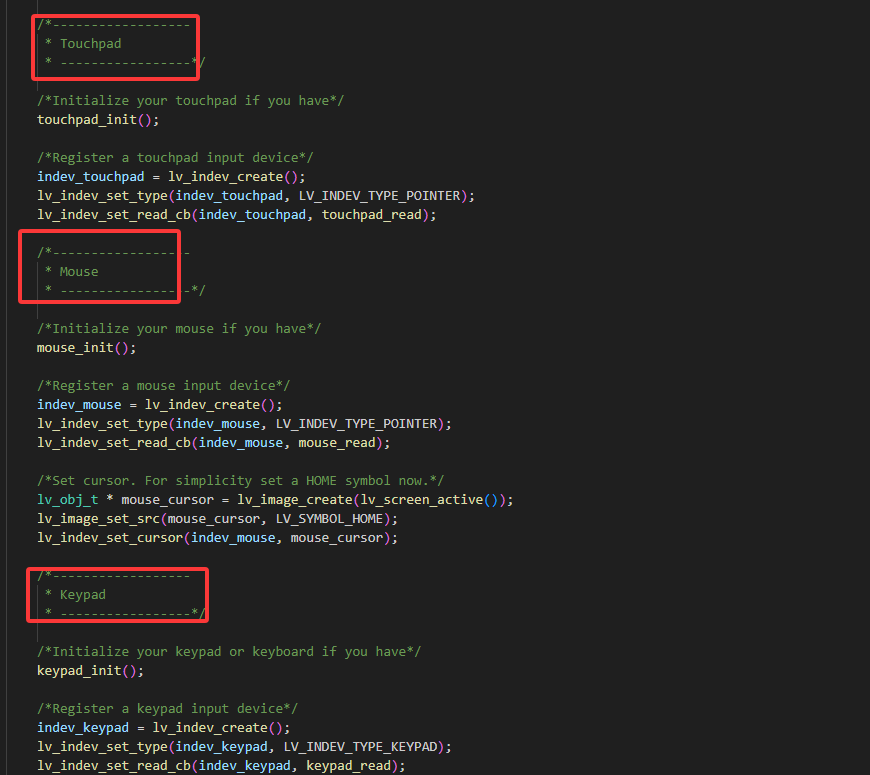

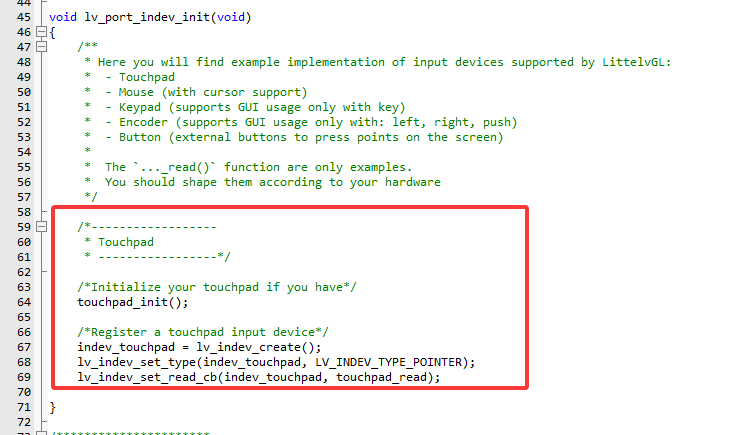

lvgl将所有的输入设备初始化都放进去了，我们只需要保留我们需要输入设备即可

这里我们只需要触摸屏，所以仅保留触摸屏的初始化，最终效果如下：

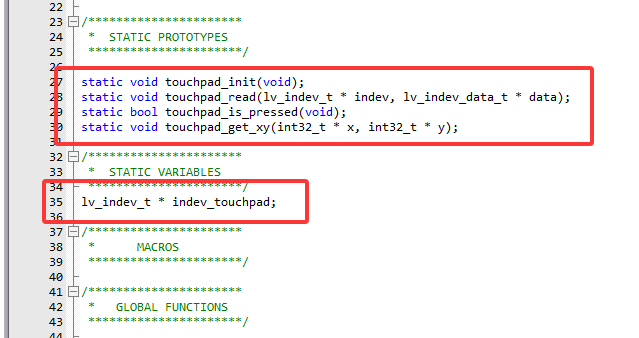

还有就是，前面的函数声明和变量定义也仅保留需要的输入设备，我这里只剩下了触摸屏的

touchpad_init

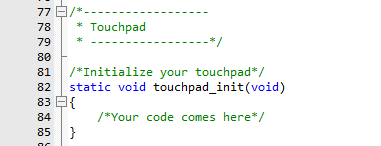

触摸屏的初始化函数，可以在这里放触摸的初始化函数，也可以自己安排初始化(保证在lvgl初始化前)

touchpad_read

该函数就是我们之前注册的回调函数，由lvgl调用读取触摸屏输入

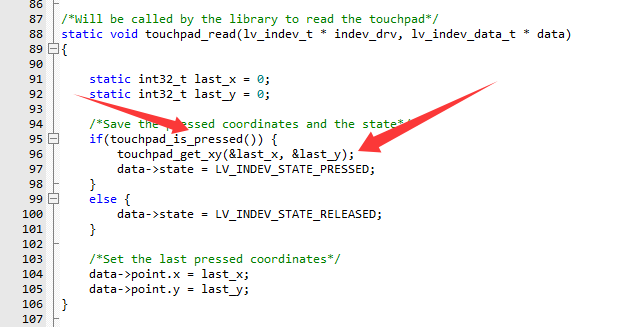

这里主要会使用touchpad_is_pressed先判断触摸是被是否按下，确认按下后，在调用touchpad_get_xy获取触摸点的坐标

我们需要移植的也就是这两个函数

touchpad_is_pressed

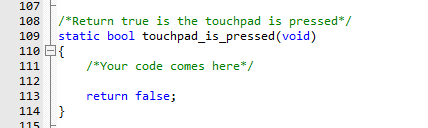

该函数用于判断触摸是否被按下，初始是这样的：

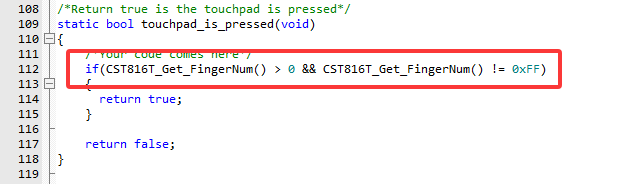

我们移植的话，只需要调用触摸驱动对应的API获取按下的手指个数，进行判断是否被按下(个数>0就按下了)，然后返回true即可

touchpad_get_xy

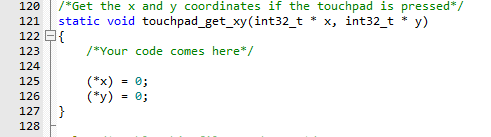

该函数用于触摸按下后，获取按下位置的坐标x和y，我们需要做的就是将触摸获取到的坐标赋值给xy，供lvgl使用

初始是这样的

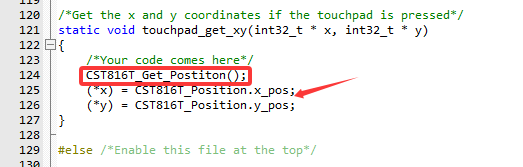

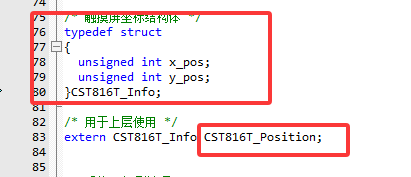

我们调用触摸芯片获取触摸点坐标的函数CST816T_Get_Postiton，该函数会将xy坐标存储在该类型的结构体CST816T_Get_Position中

然后我们将坐标赋值给x,y变量即可

配置和启动LVGL

以上移植完成后，我们还需要配置LVGL的时基，同时周期性调用LVGL的任务处理函数lv_task_handler()使LVGL运行起来

配置时基

时基（LV_TICK）作为LVGL的核心时间管理机制，用于驱动动画、任务（lv_task）、输入处理等功能，详细介绍见LVGL调度笔记

FreeRTOS

使用FreeRTOS的钩子函数

FreeRTOS的钩子函数vApplicationTickHook()会在每次系统时钟节拍（tick）中断时被调用(通常是SysTick中断)，详细介绍见笔记或官方文档

下面我们来介绍如何进行配置

1.在FreeRTOSConfig.h中配置configUSE_IDLE_HOOK 为 1，启用钩子函数

​

运行周期：由configTICK_RATE_HZ决定， 一般设置为1000，也就是1ms

2. 自己实现vApplicationTickHook，里面调用lv_tick_inc(1)，告诉LVGL已经过去了1ms

1
2
3
4
5

void vApplicationTickHook()
{
	// 告诉lvgl已经过去了1毫秒
	lv_tick_inc(1);
}

注意：vApplicationTickHook() 从ISR内执行，因此必须非常短，且不能被阻塞!

单任务控制

单独创建一个任务，每过10ms就调用一次lv_tick_inc(10)

1
2
3
4
5
6
7
8
9

/* LVGL 时间源 */
void LVGLTick(void const * argument)
{
  for(;;)
  {
    lv_tick_inc(10);
    osDelay(10);
  }
}

裸机

使用SysTick中断

确保HAL库使用SysTick作为时基，在**SysTick_Handler()**中调用即可lv_tick_inc(1)

定时器

自己配置一个1ms中断的定时器，在内部调用lv_tick_inc(1)即可

周期性调用lvgl任务处理

我们必须在循环中间隔5~20ms持续调用lv_task_handler() 来处理LVGL的所有任务，否则所有UI刷新、动画、事件分发等任务操作都不会执行，也就不会更新

• 在使用LVGL时，通常伴随RTOS的使用，所以我们都是将lvgl任务处理单独由一个任务执行，保证lv_task_handler()周期性的被调用处理所有的事件(UI刷新，输入检测等)

1
2
3
4
5
6
7
8
9
10

/* LVGL Handler task，驱动LVGL运行 */
void LvglHandlerTask(void *argument)
{
	while(1)
	{
		 lv_task_handler(); // 调用lvgl的事务处理
		 osDelay(5);
	}
}

• 或者在主循环中调用也可以

1
2
3
4
5

while (1)
{
		lv_timer_handler(); //调用lvgl的事务处理
		delay_ms(1);
 }

移植成功与否测试

显示驱动测试

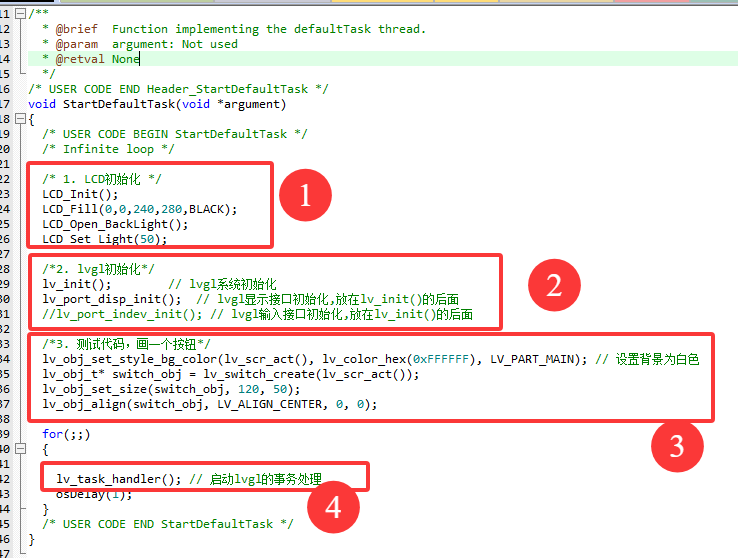

随便在一个任务或者main函数中进行：

1.LCD初始化

2.LVGL初始化

3.画一个按钮

4.启动LVGL的任务处理

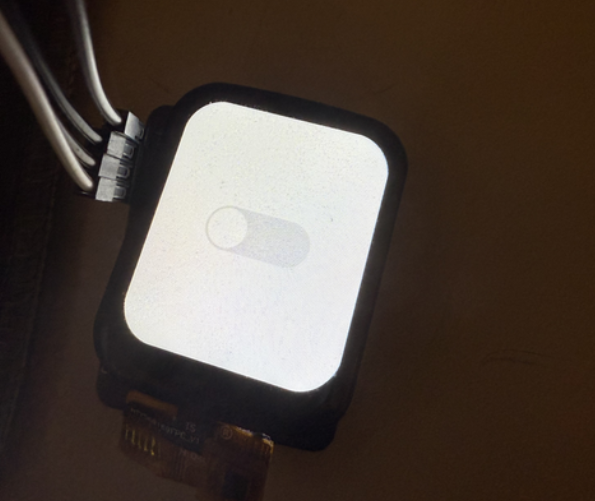

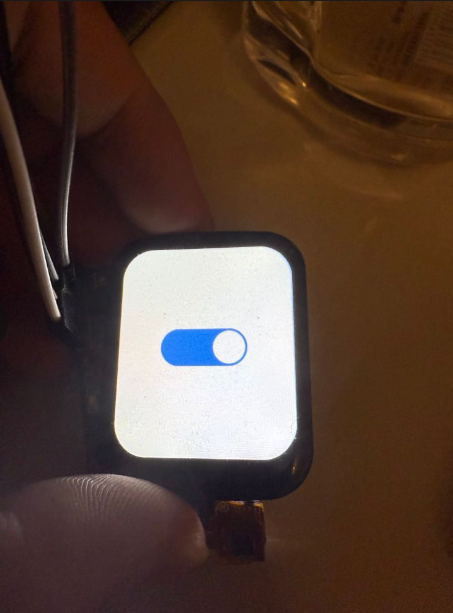

然后下载到MCU中，看看是否显示正常，触摸正常

触摸驱动测试

触摸必须保证配置了LVGL时基，否则不会生效

和显示测试一样,随便在一个任务或者main函数中进行：

1.LCD初始化

2.LVGL初始化

3.画一个按钮

4.启动LVGL的任务处理

点击按钮，按钮启用即证明触摸移植成功

移植遇到的问题

LVGL触摸回调函数不触发

首先检查没有lvgl的时候，触摸驱动是否正常，如果正常，多半是LVGL配置的时基出了问题，检查是否调用lv_tick_inc(1)。

没有调用，没有通知LVGL时间流逝，即使调用了lv_task_handler()，也不会执行所有的任务处理
