J-link RTT的使用

THEDI2025-08-292025-09-02

RTT介绍

J-Link RTT（Real Time Transfer，实时传输）是 SEGGER 公司为 J-Link 仿真器开发的一项高效调试数据通信技术，用于在嵌入式设备和主机PC之间进行高速、无阻塞的日志输出和数据交互。

在嵌入式开发中，调试信息的打印通常依赖于串口，但若未预留串口，JLINK调试器的RTT（Real-Time Transfer）功能可以成为替代方案。

RTT技术特点

与目标嵌入式应用的双向通信能力
不影响嵌入式应用的实时行为的高速传输速率
使用调试通道（SWD: SWDIO、SWCLK）用作通信（相当于不用再额外占用GPIO等外设接口）
不需要在目标嵌入式系统增加额外的硬件或引脚
任何的J-Link型号都支持（J-Link型号列表和比较可参考https://www.segger.com/products/debug-probes/j-link/models/model-overview/）
能被ARM Cortex-A/R/M系列芯片支持，以及被RISC-V和Renesas RX支持
提供完整的RTT的实现代码

RTT与串口对比：

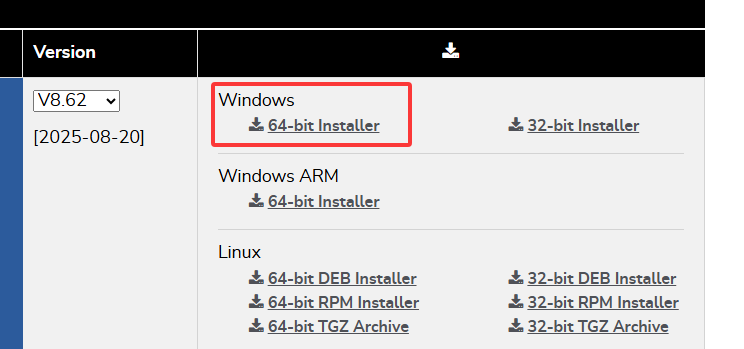

官网下载：

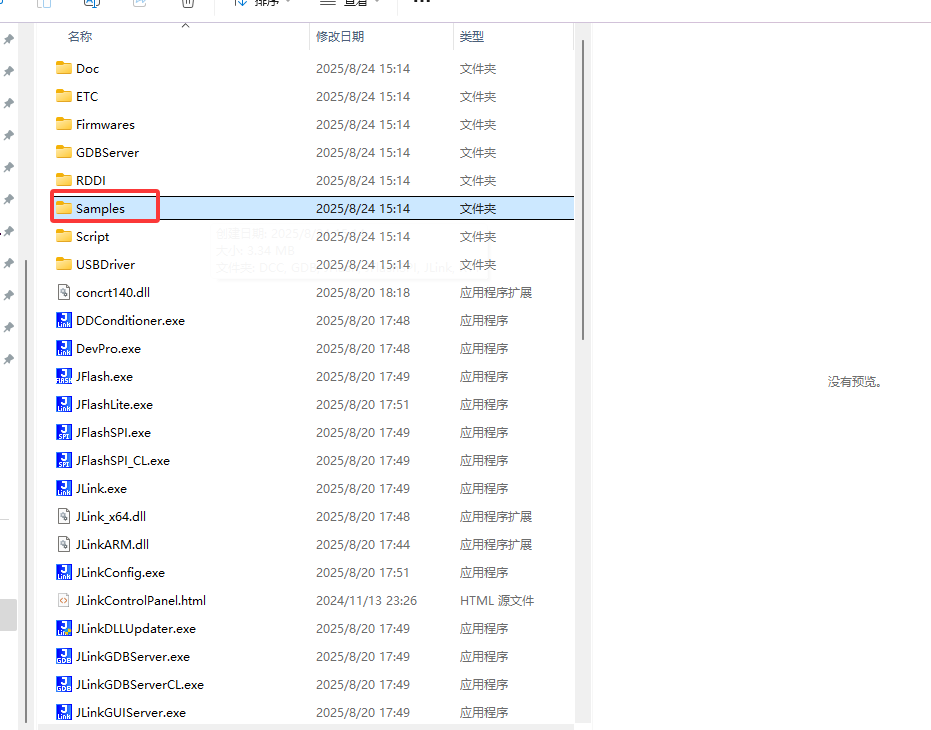

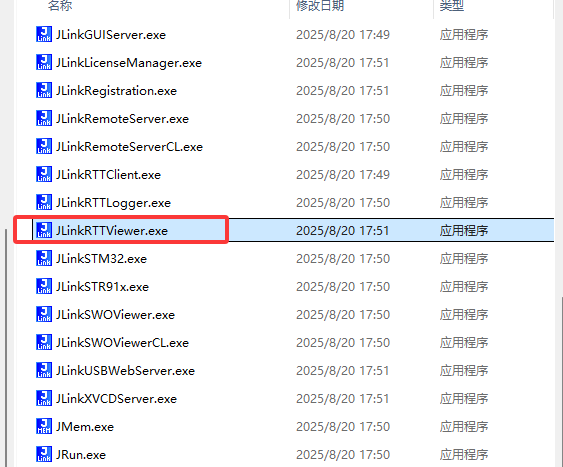

内部包含一些源码和工具

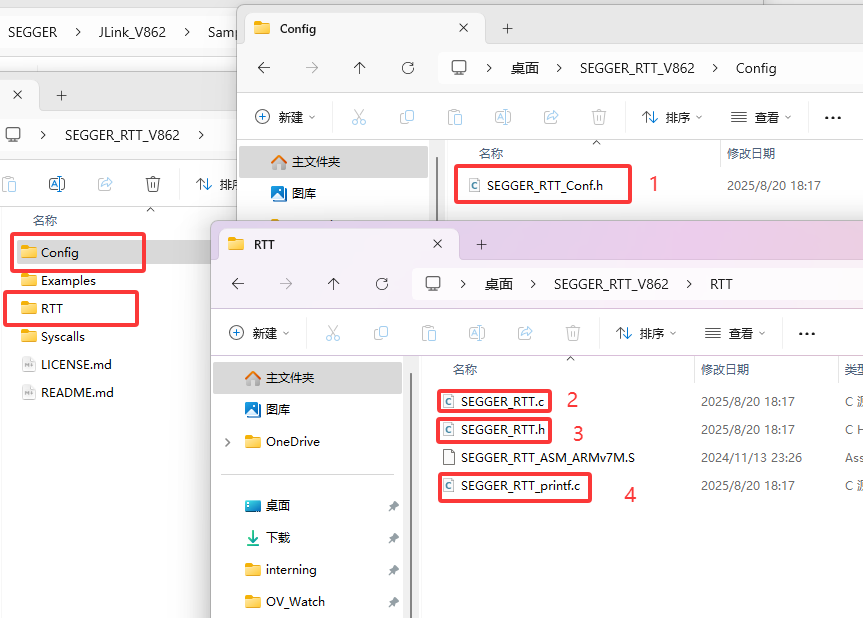

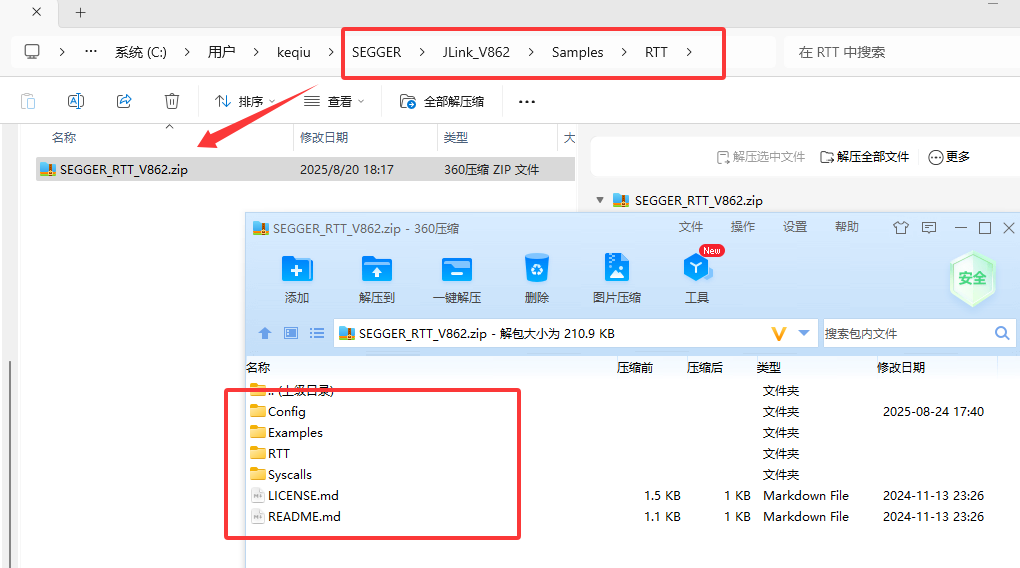

打开Samples目录下的RTT文件夹，解压该处文件夹

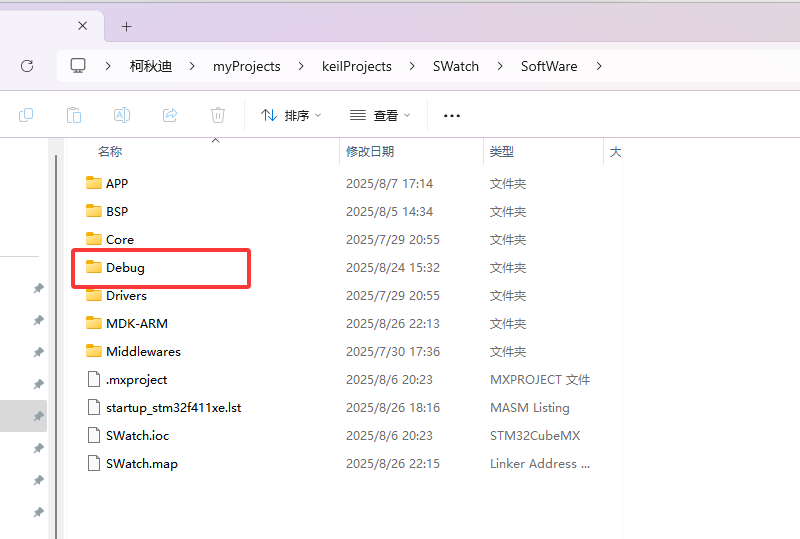

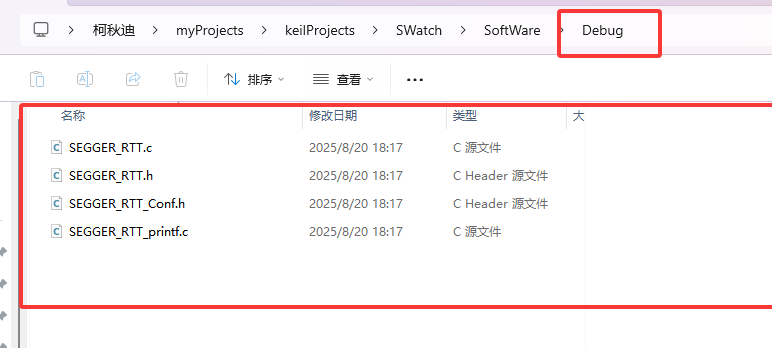

将这4个文件复制到我们工程的Debug目录下(没有就新建一个Debug目录)

keil工程中创建Debug/RTT组，添加这四个文件进去

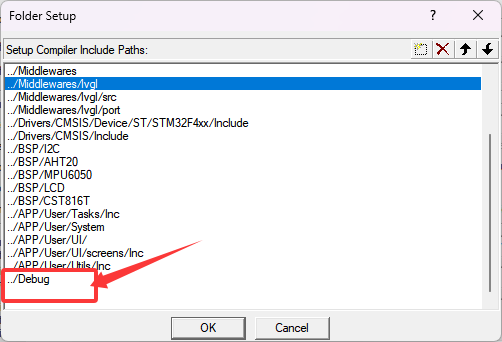

添加对应的头文件搜索路径，然后编译即可

我们在使用RTT的时候，一般不需要调用SEGGER_RTT_Init()，因为几乎所有RTT API在调用时，都会先判断和确保 RTT 控制块已初始化。如果没初始化会自动调用初始化，我们只需要直接使用SEGGER_RTT_printf即可

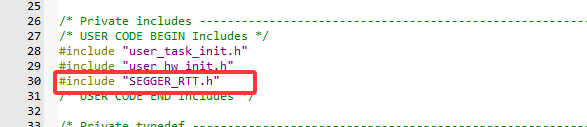

包含头文件

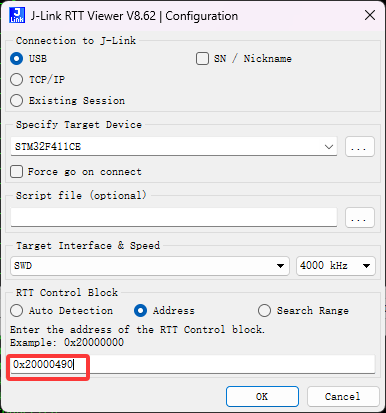

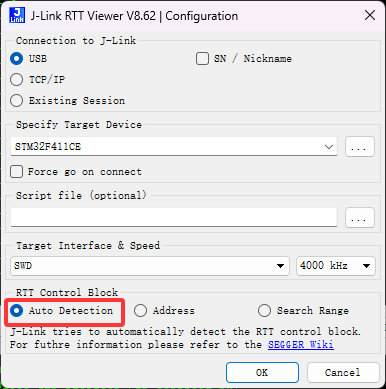

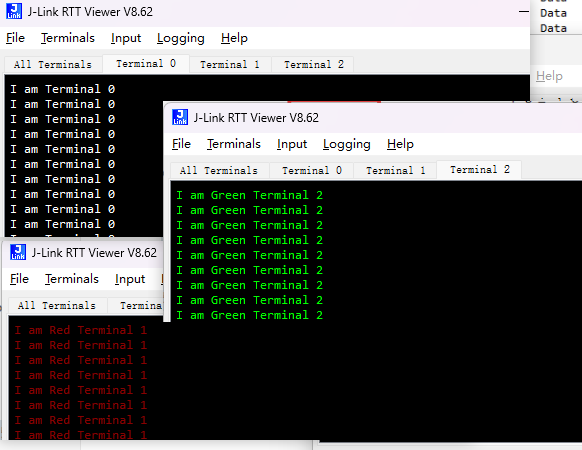

输出日志可以控制颜色，终端号，然后前往RTT Viewr中查看日志

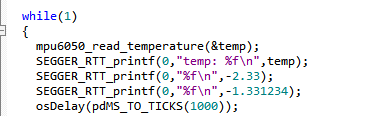

打印函数原型：

1	int SEGGER_RTT_printf(unsigned BufferIndex, const char * sFormat, ...);

参数：

BufferIndex：指定你要输出到的 RTT通道号。
- 通常是默认的上行通道（Host端接收），一般都用0。使用Terminal 0一个作为日志输出足够了

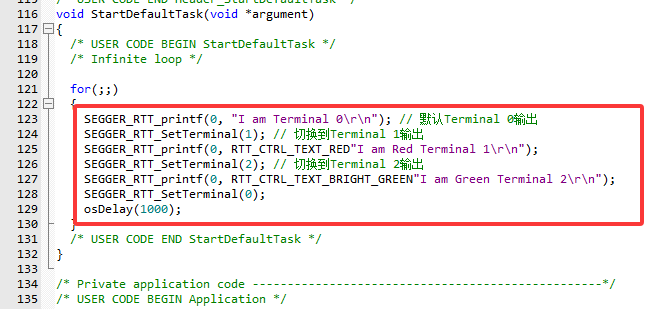

- 多通道输出时可以指定输出的通道(多Terminal同时输出)
sFormat：输出格式字符串，和标准C库的printf一致

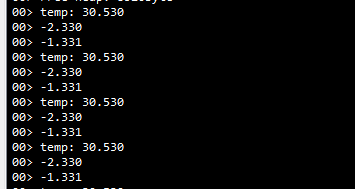

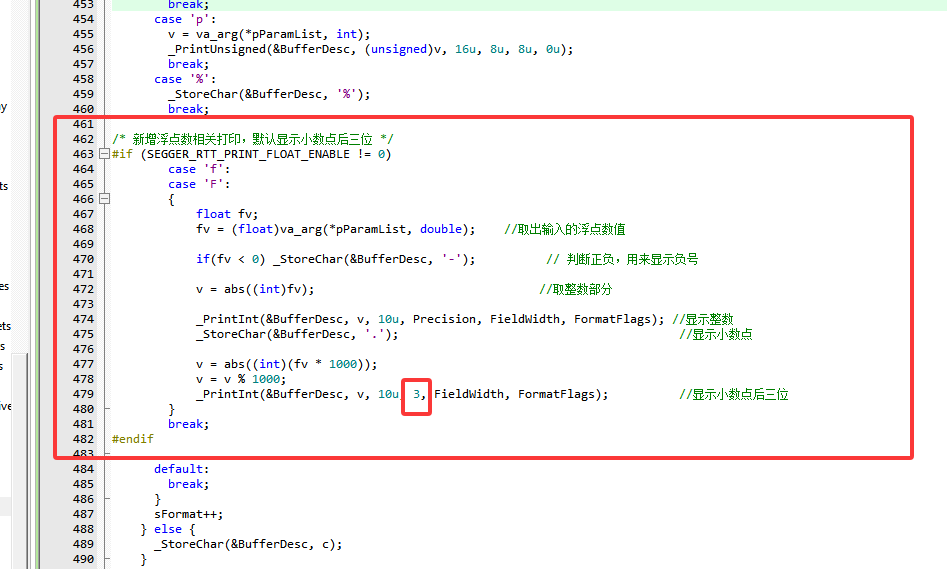

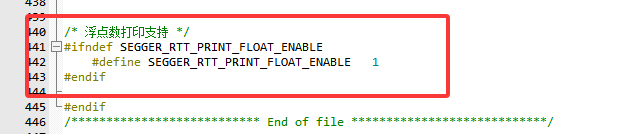

- 支持常用的格式控制符：%d、%u、%x、%s、%f（部分库版本）等。
...：可变参数
