代码结构

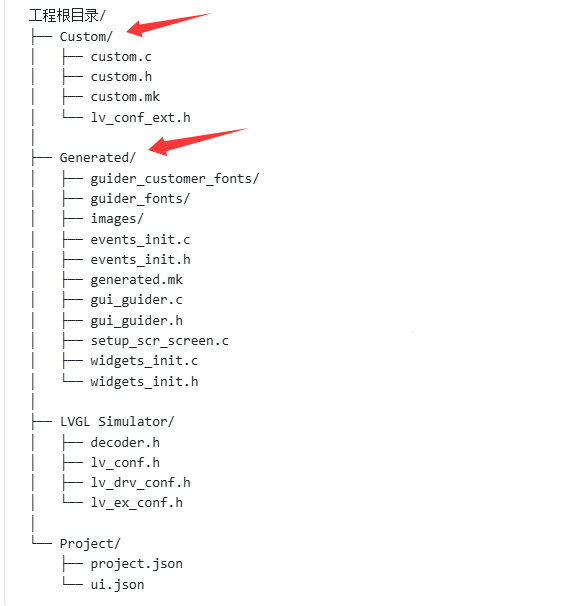

使用GUI Guider生成的代码目录如下：接下来对其进行介绍

• Custom/
  自定义代码和LVGL扩展配置（custom.c/h为自定义事件实现，lv_conf_ext.h为扩展配置，custom.mk为Makefile片段）。

• Generated/

  GUI Guider自动生成的所有核心代码和资源，包括：

  • 字体文件夹（guider_customer_fonts/、guider_fonts/）

  • 图片资源文件夹（images/）

  • 事件处理（events_init.c/h）

  • 界面创建和入口（gui_guider.c/h）

  • 主界面/布局（setup_scr_screen.c）

  • 控件初始化（widgets_init.c/h）

  • generated.mk为Makefile片段

• LVGL Simulator/
  LVGL仿真用的配置和头文件（大部分用于PC端测试或仿真环境）。

• Project/
  GUI Guider项目的元数据，仅供GUI Guider软件编辑用（如project.json、ui.json）。

GUI Guider移植代码到MCU

通用移植思路

准备工作：

确保MCU具有足够的RAM和ROM，且有对应的显示屏驱动(逻辑的LCD点亮)，触摸屏需要触摸驱动可以正常读取坐标。

1. 在基本工程中，移植LVGL源码

   • 下载源码，移入工程（包含lv_conf.h配置文件）,修改对应参数
   • 完成LVGL和显示屏/触摸屏的对接

2. 移植GUI Guider生成的代码和资源

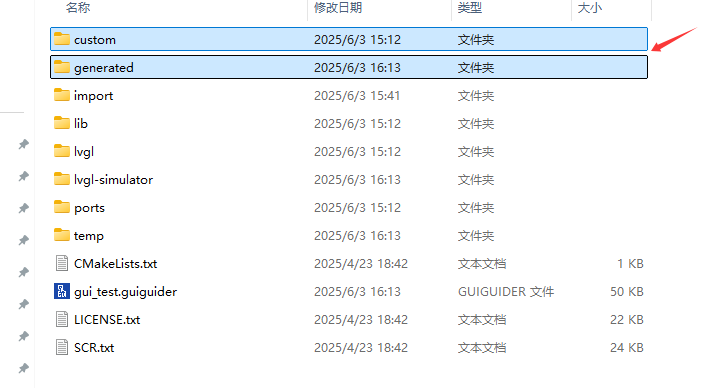

移植仅需要GUI Guider工程中的custom和generated文件夹即可

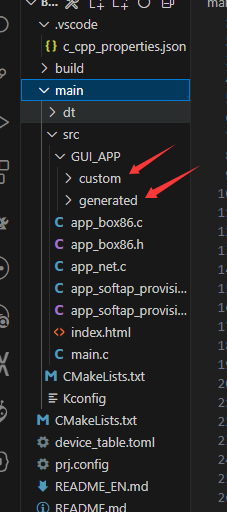

在项目的src文件夹中新建GUI_APP文件夹

将custom、generated文件复制到GUI_APP中即可，如果是Keil的话还需要将这两个文件夹添加到工程中

3. 工程入口初始化

   • 初始化对应屏幕驱动和lvgl初始化等等

4. 事件和业务逻辑实现

   • 在custom.c实现你的控件事件响应、与硬件/外设交互等“业务代码”。
   • 保持和生成代码分离，便于日后GUI变更时复用自定义逻辑。

总结：

1. 先移植LVGL和驱动，确保LVGL demo能显示
2. 再导入GUI Guider生成的全部代码和资源
3. main中初始化LVGL并加载GUI Guider界面
4. custom.c中实现或扩展业务功能和逻辑
