背景

在嵌入式图形界面开发中，STM32微控制器常用来驱动各类显示屏（如 TFT LCD、OLED），实现丰富的用户交互。随着用户体验要求提升，显示界面的刷新帧率成为评价系统性能的重要指标之一。
特别是在使用LVGL这类高性能 GUI 库时，全屏或局部刷新数据量大，对数据搬运速度提出了更高的要求。

最简单的SPI屏幕驱动方式是：CPU逐个将像素将数据通过 SPI 总线写入屏幕。这种方式在低分辨率或静态界面下尚可满足需求，但在高分辨率、频繁刷新的场景下，CPU负载会迅速升高，导致帧率下降，界面卡顿，影响用户体验。

所以我们就需要在原有通讯协议(I2C/SPI)协议的DMA来帮助我们搬运数据

为什么使用DMA?

不使用DMA：MCU在整个数据搬运过程中都需要亲自参与，CPU会被大量堵塞在像素数据的发送上，导致刷新期间其它任务处理变慢，严重影响系统的实时性和整体性能。

使用DMA：由于CPU和DMA是一个并行的关系，CPU发起DMA请求后，DMA硬件能批量、高速搬运数据到外设（SPI）。

在DMA传输期间，CPU可以专注于准备下一帧的像素数据，或处理其他任务。等DMA搬运完成后，CPU只需在中断中进行收尾操作，然后可以立即开启下一次数据搬运。这样不仅大幅提升了刷屏效率，也显著提高了系统的帧率和响应速度。

SPI DMA传输完成中断

原本是在lvgl中逐个发送像素后，发送完了才会执行lv_display_flush_ready通知可以开始下一次刷新了

现在我们使用了DMA，数据传输被放在了后台执行，LVGL需要知道何时数据传输完成了，因此我们需要在DMA传输完成中断中调用lv_disp_flush_ready(&disp_drv)进行通知LVGL，LVGL才会进行下一次刷新

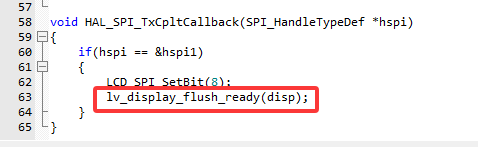

由于我们使用的是SPI的DMA模式，DMA搬运完成，SPI发送完成后，会调用SPI的发送完成中断回调函数，所以就是对HAL_SPI_TxCpltCallback进行一个重写，我们在其中进行通知LVGL即可，最终中断回调函数如下：

需要注意的是：disp_drv本来是在lv_port_disp_init()中的局部变量，我们需要将其变为全局变量才能在中断回调函数中使用

实际使用

下面是实际使用时的具体步骤：

disp变量全局化

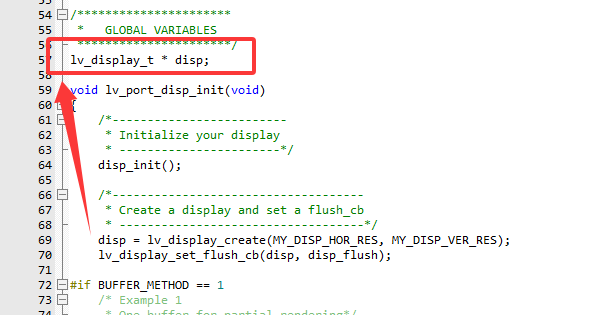

如图：将在lv_port_disp_init定义的disp变量从局部变量变为全局变量

disp_flush修改

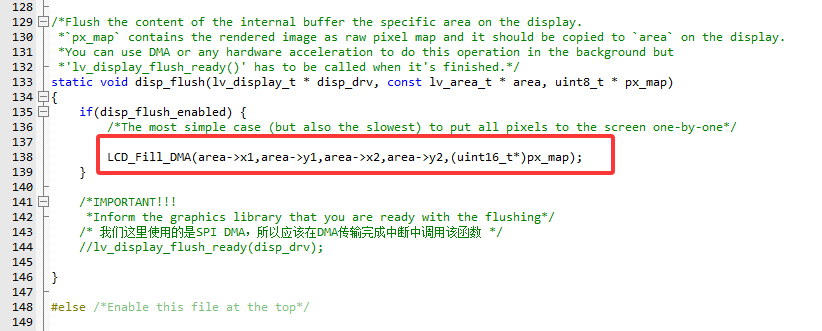

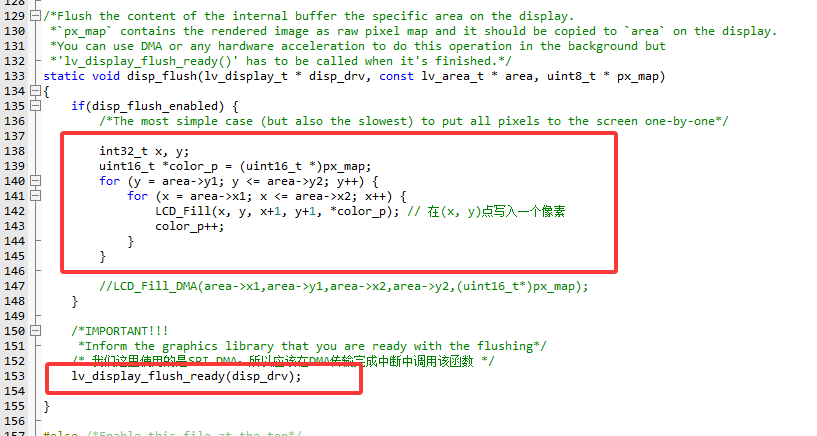

1. 将disp_flush中的LCD输出部分修改为以SPI DMA方式发送数据

2. 注释掉lv_display_flush_ready(disp_drv)，后续将在中断回调中调用

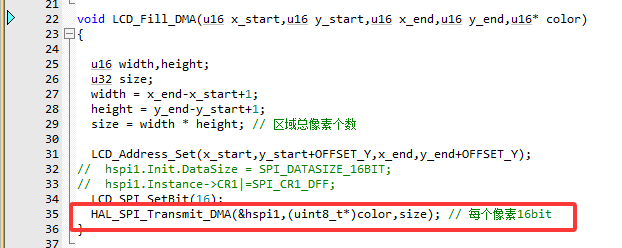

LCD_Fill_DMA实现逻辑：

重写中断回调函数

1. 将之前的disp全局变量extern到实现SPI中断回调函数的位置
2. 然后在SPI中断回调函数中调用lv_display_flush_ready(disp)，实现DMA传输完成后通知lvgl开始下一次刷新的功能

注意事项

size大小问题

由于HAL_SPI_Transmit()和HAL_SPI_Transmit_DMA()的Size参数均是uint16_t类型的，因此最大传输数据量为65535，在显示屏中很容易超，需要非常注意

DMA与SPI宽度问题

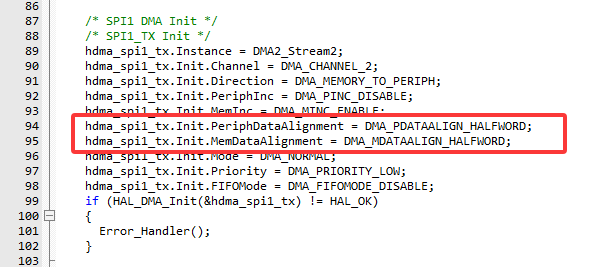

注意在使用SPI的DMA模式时要注意，一定确保SPI和DMA的数据宽度需要匹配，不能出现SPI的数据宽度为16bit，DMA的数据宽度为8bit的情况，否则会出现DMA将`分两次从同一个地址传输两次8bit数据给16bit SPI寄存器。造成数据传输出错，LCD显示异常问题

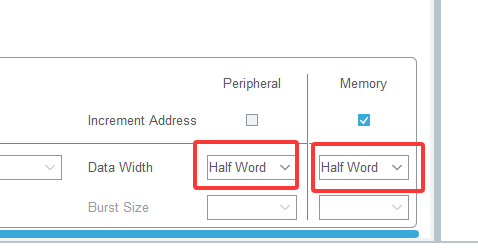

DMA配置数据宽度：半字(16bit)

SPI数据宽度切换问题

在使用SPI通信的过程中，因为SPI传输存在8bit和16bit的情况，所以我们需要在传输像素数据(RGB565)时，将SPI数据宽度切换为16bit。

但是我在使用的过程中，发现使用HAL库切换数据宽度的方式存在问题，最稳妥的方式是直接操作SPI控制寄存器切换数据宽度为16bit。

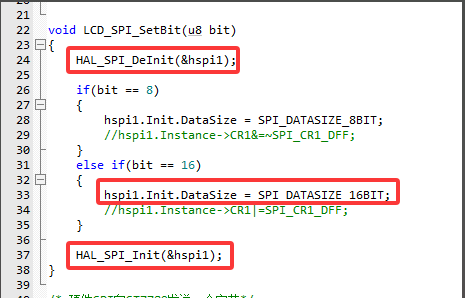

方式一(异常)：使用HAL库的HAL_SPI_Init重新设置SPI发送的数据宽度为16bit，最开始使用这种方式切换数据宽度，这样就会出问题，导致LCD只有部分行数能正常刷新，且对应LCD像素颜色异常

该异常我暂不知是什么原因，具体应该抓抓对应的波形看看数据是什么？

AI的解答：

1.HAL库有复杂的状态机和句柄操作，并且DMA和SPI重新关联可能丢失，有时不稳定。

2.可能是HAL库的bug

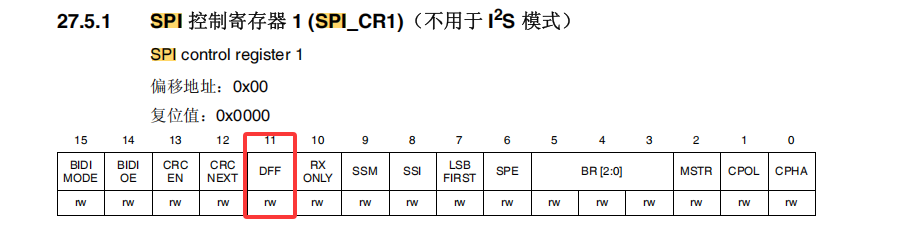

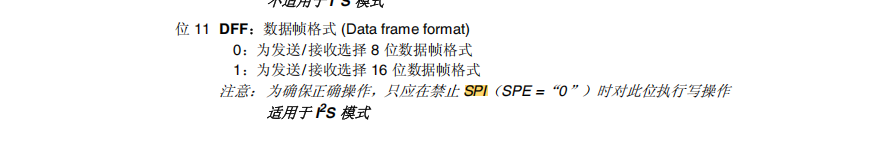

方式二(正常)：使用操作寄存器的方式直接修改spi对应控制寄存器的DFF位，将其修改为1，控制SPI数据宽度为16bit。这样修改过后LCD显示就正常了
